브릿지형 CMM

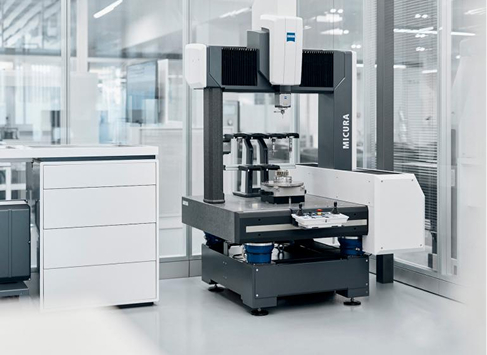

ZEISS MICURA
소형 부품을 위한 최고의 정밀도

소형 측정물 정밀도의 표준을 정의하는 ZEISS MICURA는 ZEISS VAST XT gold 액티브 스캐닝 프로브, ZEISS VAST XTR gold 내비게이터 기술, 새롭고 혁신적인 CMM 보정 기술과 같은 첨단 기술을 결합하여 동급 최고의 정확도를 제공합니다.

1µm 미만의 정확도로 매우 정밀합니다
액티브 스캐닝 및 내비게이터 기술

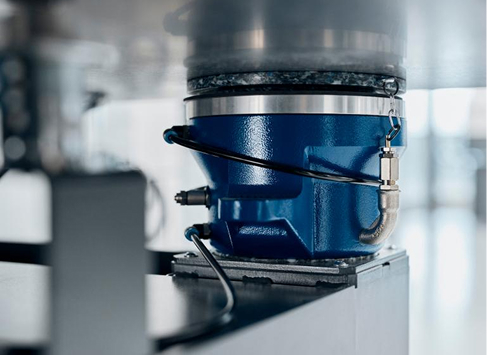

에어 베어링으로 인한 높은 안정성
4축 스캔으로 유연성을 높여주는 로터리 테이블 옵션

기술 정보

	ZEISS MICURA
측정 범위(dm)	5/7/6
정확도	0.7 + L/400μm
프로브	ZEISS VAST XT gold ZEISS VAST XTR gold
최대 공작물 무게	730kg
소프트웨어	ZEISS CALYPSO

Highlight Information

ZEISS MICURA는 부품이 점점 더 소형화되고 정확도에 대한 요구가 증가하는 산업 생산의 새로운 요구 사항을 충족하는 솔루션입니다.

컴팩트하고 매우 정밀합니다

ZEISS의 고급 프로브 ZEISS VAST XT gold 또는 VAST XTR gold와 내비게이터 기술을 탑재한 ZEISS MICURA는 1마이크로미터 미만의 측정 정확도로 능동적인 스캐닝을 제공합니다. 특히 광학, 의료 기술 또는 전자 제품에서 사용되는 것과 같이 허용 오차가 엄격한 작고 복잡한 부품에서 ZEISS MICURA는 그 강점을 발휘합니다. 이 좌표 측정기는 컴팩트한 크기에도 불구하고 동급 장비보다 훨씬 큰 500 x 700 x 600mm의 측정 부피를 자랑합니다.

정밀한 고속 스캔

ZEISS의 VAST XT gold 및 VAST XTR gold 프로브는 초당 최대 500개의 측정 포인트를 고속으로 스캔할 수 있습니다. 기하학적 파라미터 외에도 원마도나 평탄도와 같은 모양 및 위치 파라미터도 단시간에 정밀하게 측정할 수 있습니다. VAST XT 골드 프로브에는 특히 작은 테스트 구를 장착할 수 있습니다. 가장 작은 프로브의 직경은 0.3mm에 불과합니다.

자동 측정 속도

ZEISS MICURA에는 VAST 내비게이커 기술이 기본으로 탑재되어 있습니다. 정확도가 보장된 최적의 측정 속도를 자동으로 설정하여 측정 시간을 크게 단축합니다. 높은 정밀도가 요구되는 장소에서는 ZEISS MICURA가 약간 느리게 움직입니다. 윤곽이 더 단순하거나 요구 사항이 적은 경우 좌표 측정기가 더 빠르게 움직입니다.

내비게이터 기술은 접선 접근 및 스캔, 나선 스캔, 빠른 동적 스타일러스 검증 덕분에 시간을 훨씬 더 절약할 수 있습니다.

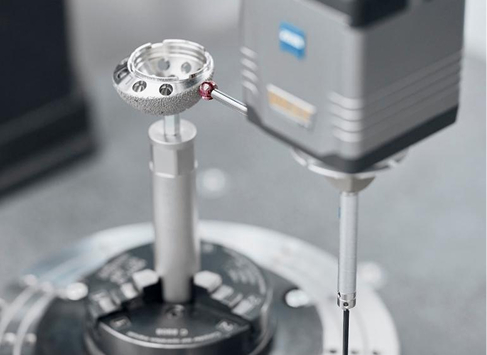

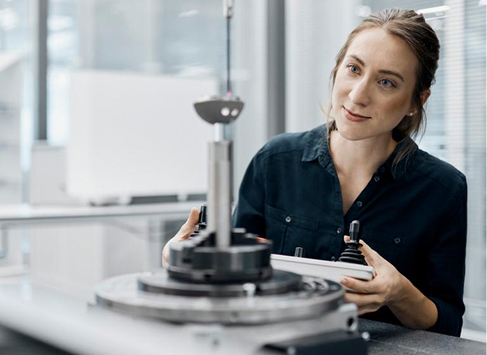

ZEISS 로터리 테이블로 유연성 향상

유연한 RT-RB 100-1 로터리 테이블은 필요에 따라 측정 영역에 설치한 후 다시 측정 영역 밖으로 편리하게 이동할 수 있습니다. 이 옵션을 사용하면 단 한 대의 기계에서 4개의 축을 측정할 수 있습니다.
