높은 정밀도 기준은 생산 품질에 대한 엄격한 관리를 요구합니다. 이러한 기준을 충족하려면 정확한 측정 결과가 필요합니다.
이러한 요구 사항을 충족하도록 설계된 ZEISS 브릿지 타입 좌표 측정기는 높은 정확도와 낮은 측정 편차가 특징이며 다양한 애플리케이션에 적합합니다.
 |
 |
 |
 |
|
|---|---|---|---|---|

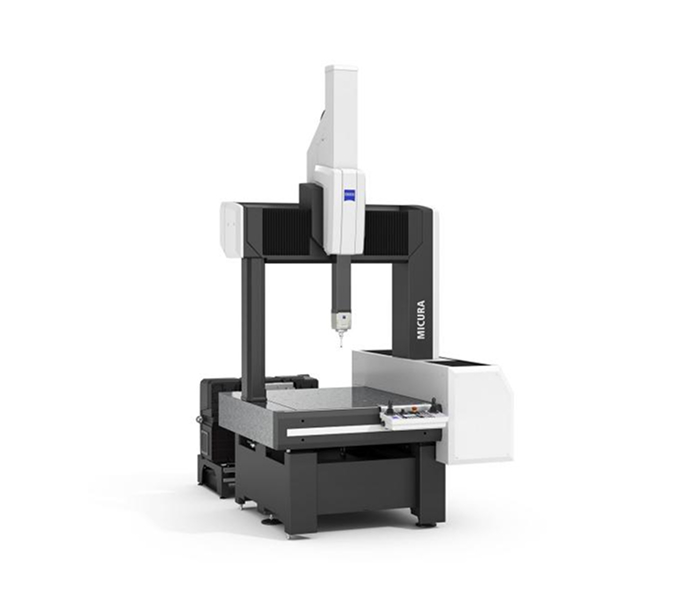

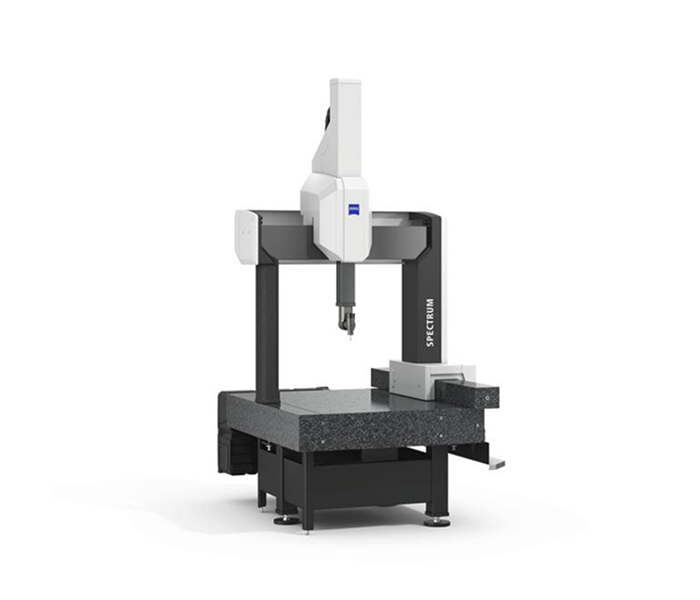

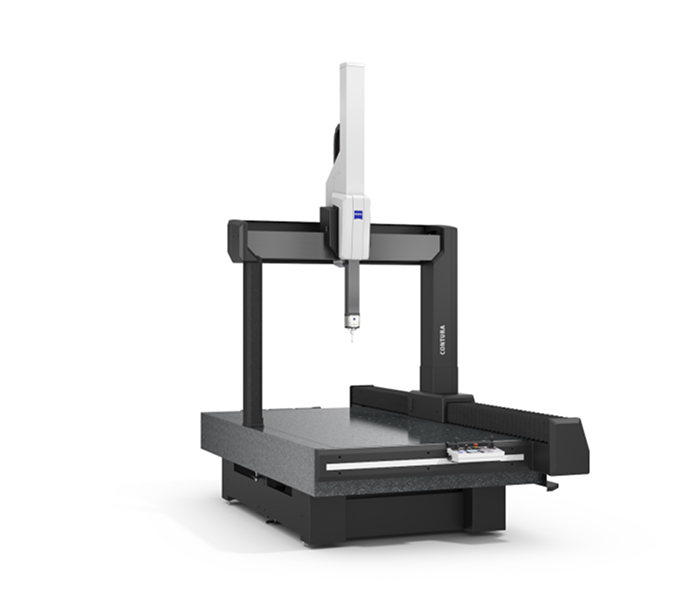

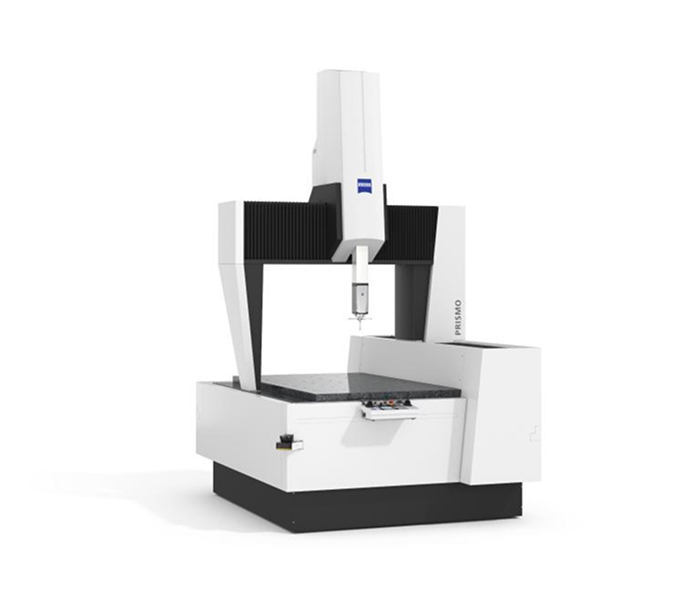

| ZEISS SPECTRUM 제품군 | ZEISS CONTURA | ZEISS MICURA | ZEISS PRISMO 제품군 | |
| 크기 | 다양한 크기 In X: 5 - 10 In Y: 5 -16 In Z: 6 |
다양한 크기 In X: 7 -12 In Y: 7 - 24 In Z: 6 - 10 |
5/7/6 | 다양한 크기 In X: 7 - 16 In Y: 9 - 42 In Z: 5 -14 |
| 정확도 | 1.8 + L/300 µm | 1,4 + L/350 μm | 0.7 + L/400 µm | 1.8 + L/300 µm |
| 프로브 | 모델에 따라 다릅니다. ZEISS direct XDT ZEISS direct VAST XXT ZEISS RDS C5 CAA VAST XXT ZEISS VAST XT gold |
측정 기술을 통한 광범위한 프로브 ZEISS VAST XT gold, ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS XDT, ZEISS DotScan, ZEISS ViScan, ZEISS LineScan, ZEISS direct VAST XXT |
ZEISS VAST XT gold ZEISS VAST XTR gold |
측정 기술을 통한 광범위한 프로브 ZEISS VAST gold, ZEISS VAST XT gold(모델에 따라 다름), ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS DotScan, ZEISS LineScan, ZEISS ViScan, ZEISS ZAS, ZEISS ROTOS(모델에 따라 다름) |
| 최대 작업물 무게 | 400~1500 kg(크기에 따라 다름) | 730~1200 kg(크기에 따라 다름) | 730 kg | 1000~5000kg (크기 및 모델에 따라 다름) |
| 소프트웨어 | ZEISS CALYPSO | ZEISS CALYPSO | ZEISS CALYPSO | ZEISS CALYPSO |
좌표 측정기의 높은 강성으로 인한 빠른 측정 속도
높은 품질 기준을 보장하기 위해 ZEISS는 동적 강성, 움직이는 공작물의 가벼운 무게, 환경 영향으로부터의 안정적인 단열이라는 세 가지 핵심 기능에 의존합니다.
좌표 측정기의 동적 강성은 정확성을 위해 매우 중요합니다. 고속으로 스캔할 때에도 측정 편차를 피할 수 있는 유일한 방법입니다. 모든 어플리케이션에서 높은 성능을 보장하기 위해 ZEISS 브릿지 타입 좌표 측정기는 온도 및 진동 절연 기능과 환경 영향으로부터 좌표 측정기를 보호하는 보호 캡이 특징입니다.
브릿지 타입 CMM의 측정 테이블은 화강암으로 만들어졌습니다. 움직이는 부품을 최대한 가볍고 견고하게 만들기 위해 ZEISS는 세라믹과 DLC 알루미늄을 사용합니다. 또한 ZEISS의 브릿지 타입 좌표 측정기에는 에어 베어링이 장착되어 있습니다. 이러한 에어 베어링의 최적 분포는 많은 애플리케이션에서 마찰과 마모 없이 미끄러지는 것을 보장합니다.
ZEISS의 개별 스타일러스 시스템으로 측정 시간 단축

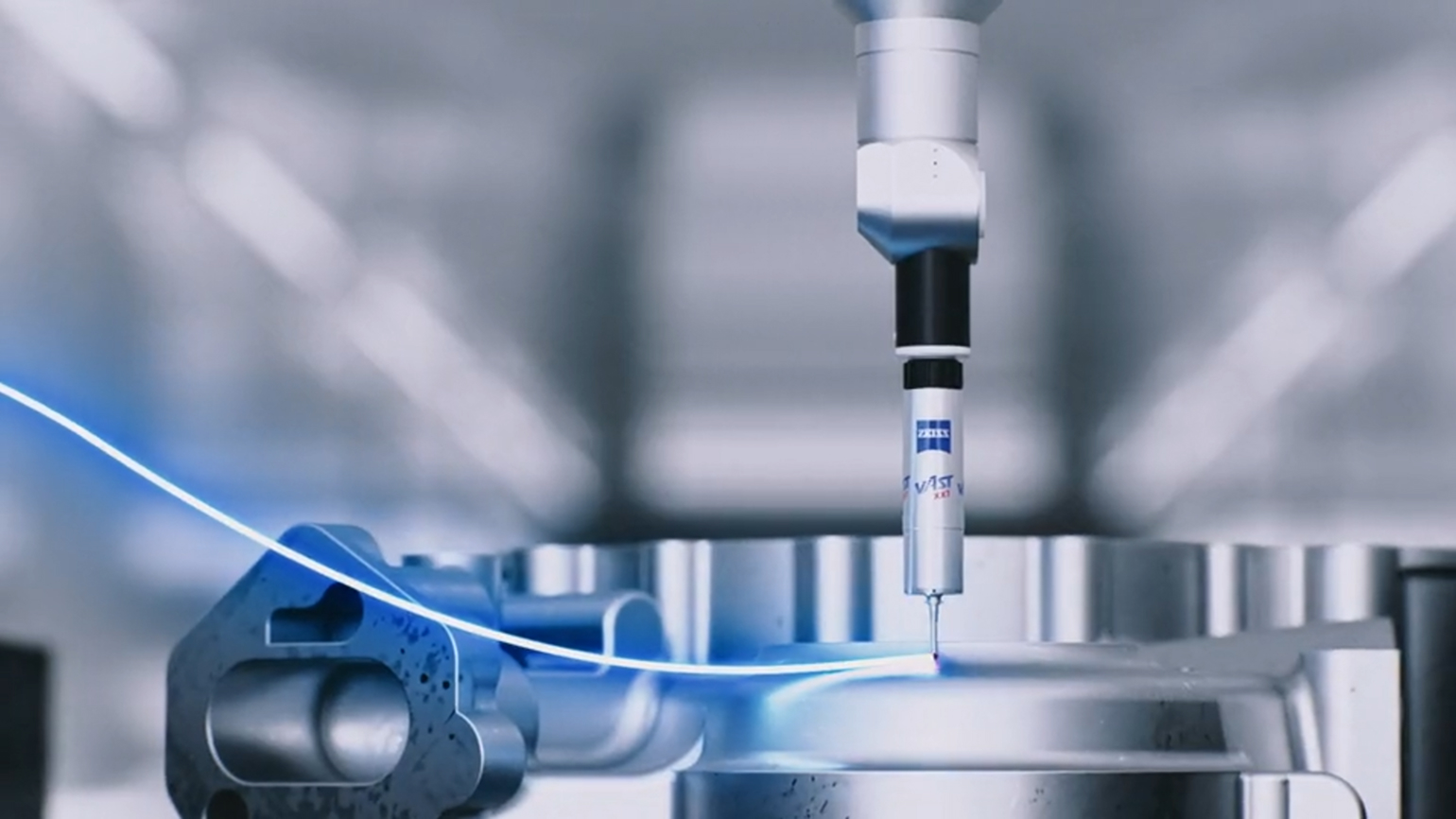

또한 ZEISS VAST 스캐닝 프로브는 길고 무거운 스타일러스 시스템을 사용할 수 있어 작업물의 깊은 곳에 있는 특징을 스캔하는 데 시간을 절약할 수 있습니다. 프로브가 서로 다르게 정렬된 복잡한 스타일러스 시스템도 유연성과 측정 속도를 극대화하기 위해 사용할 수 있습니다. 이를 통해 스타일러스 시스템 변경을 최적화하고 복잡한 작업물의 측정 시간을 단축할 수 있습니다.
ZEISS의 정품 악세사리는 모든 측정에서 최상의 측정 결과를 얻을 수 있도록 도와줍니다. 재료, 디자인 및 기술의 검증된 조합은 좌표 측정기의 개별 구성 요소가 완벽하게 일치할 때만 그 잠재력을 최대한 발휘하기 때문입니다.
브릿지 타입 좌표 측정기에 적합한 악세사리는 ZEISS 웹샵에서 찾을 수 있습니다.
범용 측정 소프트웨어
모든 ZEISS 브릿지 타입 좌표 측정기는 범용 측정 소프트웨어 ZEISS CALYPSO와 호환됩니다. 사용자가 유익한 측정 보고서를 작성할 수 있도록 지원하는 ZEISS PiWeb의 필수 보고 및 통계 기능은 측정 소프트웨어 솔루션 ZEISS CALYPSO에 이미 통합되어 있습니다.
ZEISS CALYPSO MORE +모든 측정 과제에 대해 고객에게 최상의 측정 결과를 보장하기 위해 ZEISS는 스캐닝 기술이 적용된 브릿지 타입 좌표 측정기를 사용합니다.
ZEISS는 좌표 측정기의 정밀도를 위해 세 가지 필러에 의존합니다.
액티브 스캐닝은 정밀도를 극대화하고 측정 속도를 높이는 동시에 알 수 없는 윤곽을 스캔할 수 있습니다.
내비게이터 기술은 빠른 프로그래밍과 스캐닝을 가능하게 하며, 시간 절약형 자격 인증을 제공합니다.
FlyScan을 사용하여 윤곽이 끊어진 작업물을 즉시 스캔하고 짧은 프로그래밍 및 측정 시간의 이점을 활용하세요.
