에너지 및 발전, 기계 공학, 항공우주 산업 등 다양한 분야에서 넓은 측정 범위와 높은 부하 용량을 갖춘 좌표 측정기는 필수적입니다.
ZEISS MMZ 제품군은 다양한 크기로 구성할 수 있으므로 정밀도 저하 없이 가장 큰 측정물도 측정할 수 있습니다.

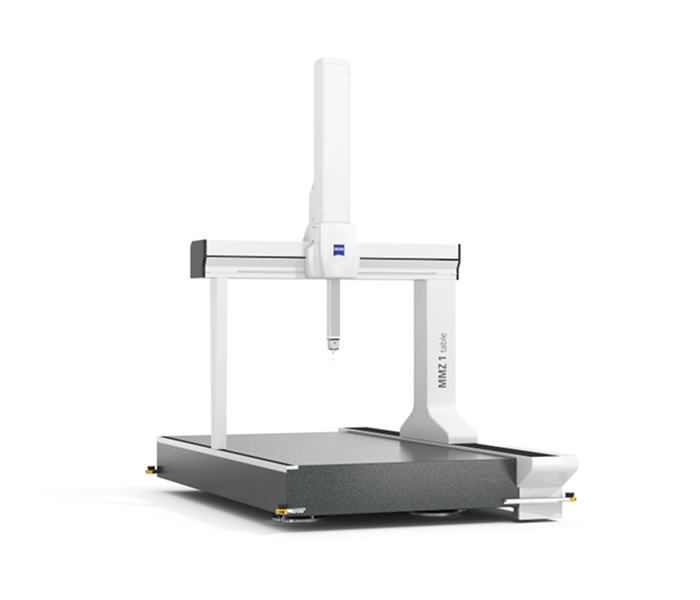

ZEISS MMZ 1 표
부피가 큰 부품을 위한 컴팩트한 솔루션

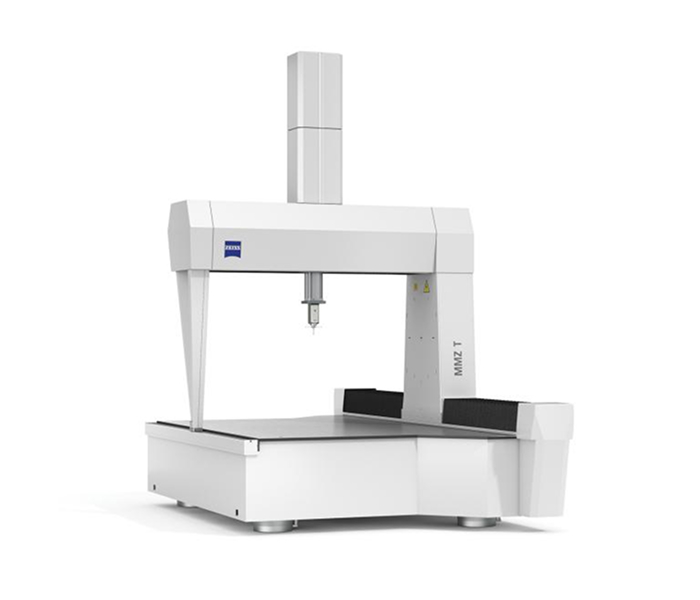

ZEISS MMZ T
매우 무거운 부품용 포털 측정기(10t)

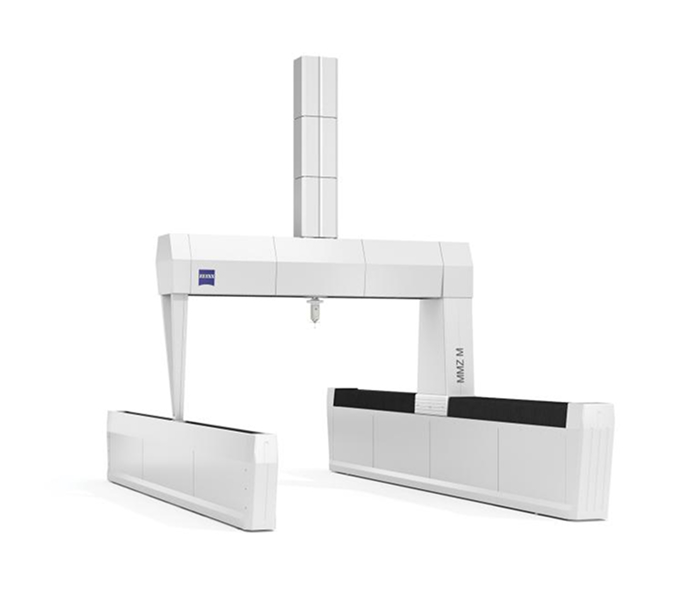

ZEISS MMZ M
허용 오차 범위 내 복잡한 대형 부품용

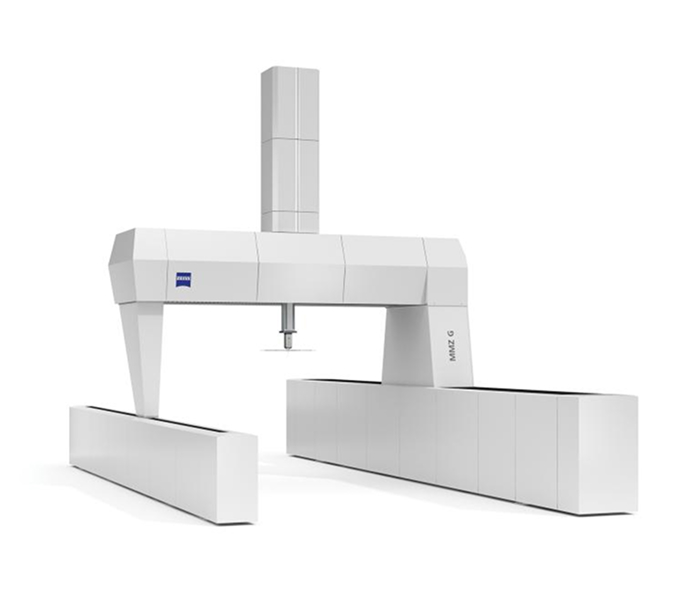

ZEISS MMZ G
허용 오차 범위 내 복잡한 대형 부품용
200가지 이상의 다양한 조합으로 구성 가능한 ZEISS MMZ G
8m
최대 길이(x 단위)
10m
최대 길이(y 단위)
3.5m
최대 길이(z 단위)
|
|
|
|
|
|---|---|---|---|---|
| ZEISS MMZ 1 표 | ZEISS MMZ T | ZEISS MMZ M | ZEISS MMZ G | |
| 유형 | 브리지 | 브리지 | 대형 브리지 | 대형 브리지 |
| 크기 | 20/30/15 20/40/15 |
X: 21 Y: 32; 44; 52 Z: 12; 16 |
X: 20; 30 Y: 30; 45; 60 Z: 12; 16; 20 |
200개 이상의 가능한 조합 Xmax: 80 Ymax: 100 Zmax: 35 |
| 호환 가능한 프로브 헤드 | VAST XT gold, VAST gold, VAST XTR, RDS - VAST XXT | VAST XT gold, VAST gold, VAST XTR RDS - VAST XXT | VAST XT gold, VAST gold, VAST XTR RDS - VAST XXT | VAST XT gold, VAST gold, VAST XTR RDS - VAST XXT |
| 정확도 | 3.6 + L/250µm | 2.4 + L/400µm부터 | 2.2 + L/400µm부터 | 2.2 + L/400µm부터 |
| 최대 측정물 무게 | 5t | 10t | 기반 두께에 따라 다름 | 기반 두께에 따라 다름 |
| 기반 필요 | 아니요* | 아니요* | 예 | 예 |
* 바닥이 하중을 견딜 수 있는 경우
