ZEISS 광학 시리즈의 광학 좌표 측정기(VMM)는 고해상도 카메라 시스템, 가변 조명, 정교한 소프트웨어로 빠르고 정확한 측정 결과를 제공합니다.
비접촉식 광학 측정 기술을 통해 광학 제품, 사출 성형품, 호일, 펀칭 및 구부러진 부품과 같이 특히 민감하고 벽이 얇거나 평평한 작업물도 높은 수준의 정밀도로 측정할 수 있습니다.
적용 범위를 넓히기 위해 ZEISS 광학 시리즈 시스템에 추가 프로브를 더하여 단 하나의 CMM으로 고정밀 광학 및 촉각 측정을 수행할 수 있습니다.
 |
 |
 |
|
|---|---|---|---|

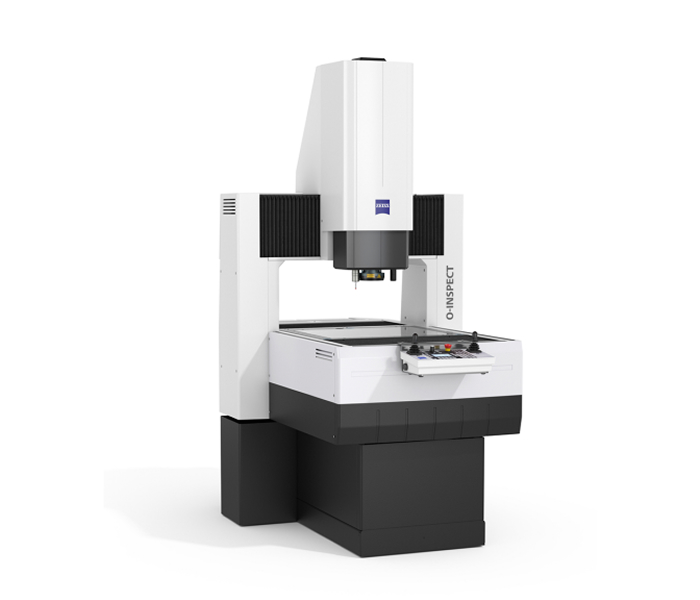

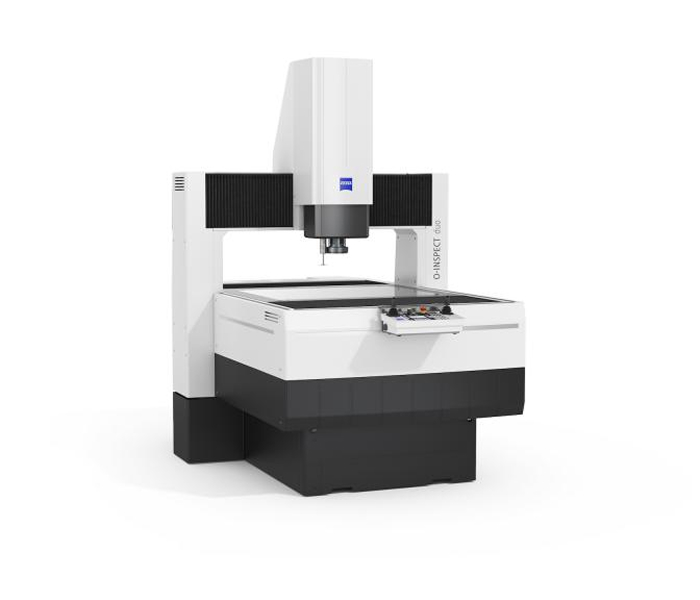

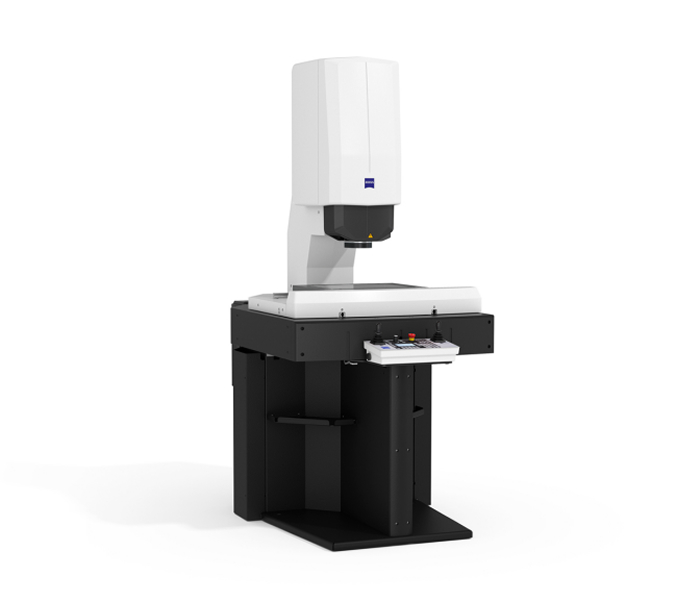

| ZEISS O-DETECT | ZEISS O-INSPECT | ZEISS O-INSPECT duo | |
| 제품 유형 | 좌표 측정기 | 좌표 측정기 | 현미경 및 좌표 측정기 |
| 측정 범위(dm) | 3/2/2; 5/4/3 | 3/2/2; 5/4/3; 8/6/3 | 8/6/3 |
| 광학 프로브 | ZEISS INVENTA D1 | ZEISS Discovery.V12 | ZEISS Discovery.V12 |
| 카메라 | 5 MP 블랙/화이트 | 표준 100 또는 스카우트 160 또는 스카우트 240 2.3 MP 블랙/화이트 |
스카우트 160 c 5 MP 컬러 카메라 |
| 광학 배율 | 1.0x | 최대 12배 | 최대 12배 |
| 기타 프로브 | ZEISS XDT(옵션) | ZEISS VAST XXT ZEISS DotScan(옵션) |
ZEISS VAST XXT |
| 개요 카메라 | 예 | 아니요 | 아니요 |
| 조명 | 파란색 및 흰색 LED, 동축 입사광 및 백라이트, 확산 링 조명(옵션)이 포함된 8 세그먼트 LED 링 조명(옵션) | 빨간색 및 파란색 LED, 동축 입사광 및 백라이트가 포함된 8 세그먼트 LED 링 조명 | 흰색 LED, 동축 입사광 및 백라이트가 포함된 16 세그먼트 LED 링 조명 |
| 정확도 | 1D: 1.6 μm + L/200 μm 2D: 1.9 μm + L/150 μm 3D: 2.4 μm + L/150μm |
1D: 1.4 μm + L/250 μm 2D: 1.6 μm + L/250 μm 3D: 1.9 μm + L/250 μm |
1D: 1.5 µm + L/250 µm (8/6/3) 2D: 1.8 µm + L/250 µm 3D: 2.2 µm + L/250 µm |
| 소프트웨어 | ZEISS CALYPSO | ZEISS CALYPSO | ZEISS CALYPSO ZEISS ZEN core |
멀티 센서 기술
광학 및 촉각 측정 기술 결합
광학 시리즈의 모든 제품은 촉각 센서와 호환되므로 고정밀 2D 광학 측정 외에도 3D 촉각 측정 결과를 수집할 수 있습니다. 모델에 따라 촉각 프로브 헤드는 옵션으로 제공되거나 기본 패키지에 포함되어 있습니다.
다양한 크기
다양한 요구 사항에 맞는 다양한 크기
ZEISS O-DETECT 및 ZEISS O-INSPECT는 다양한 크기로 제공되며 작고 섬세한 부품부터 대형 작업물까지 다양한 용도에 적합합니다.
