ZEISS SPECTRUM 제품군은 동급에서 고유한 제품군입니다. 브리지형 좌표 측정기는 뛰어난 정확도 값과 센서 유연성을 제공합니다.
Advanced 기술, 효율적인 프로세스, 액티브 스캐닝 옵션, 다양한 부품 및 응용 분야에 대한 매우 정확한 측정 결과의 이점을 누릴 수 있습니다.
신뢰할 수 있는 질감 측정 외에도 ZEISS SPECTRUM CMM은 새로운 레이저 스캐너 ZEISS LineScan One과의 호환성을 통해 광학 스캐닝도 제공합니다.
광학 스캐닝은 이 클래스에서 뛰어난 가격 대비 성능을 제공하는 하이라이트입니다.

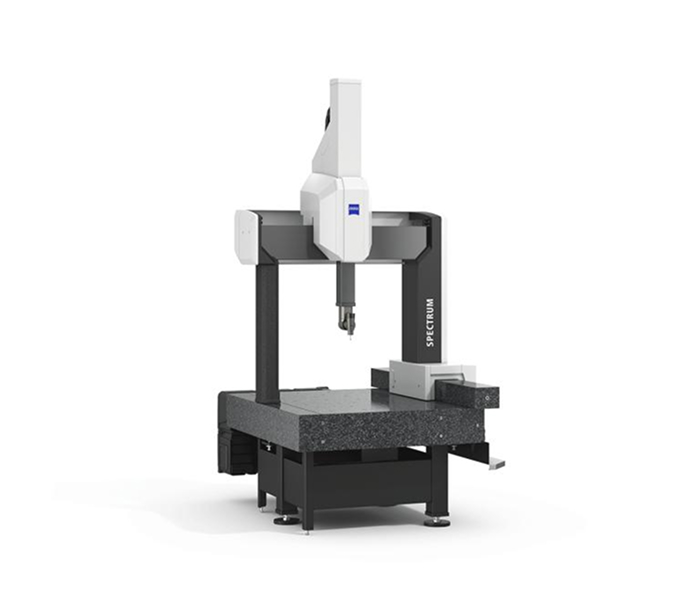

ZEISS SPECTRUM
ZEISS SPECTRUM
새로운 ZEISS SPECTRUM은 다양한 센서를 사용한 질감 스캐닝과 LineScan One을 사용한 광학 스캐닝을 제공합니다. 이제 정확도가 더 높고 측정 범위가 200mm 늘어난 ZEISS SPECTRUM이 제공됩니다.

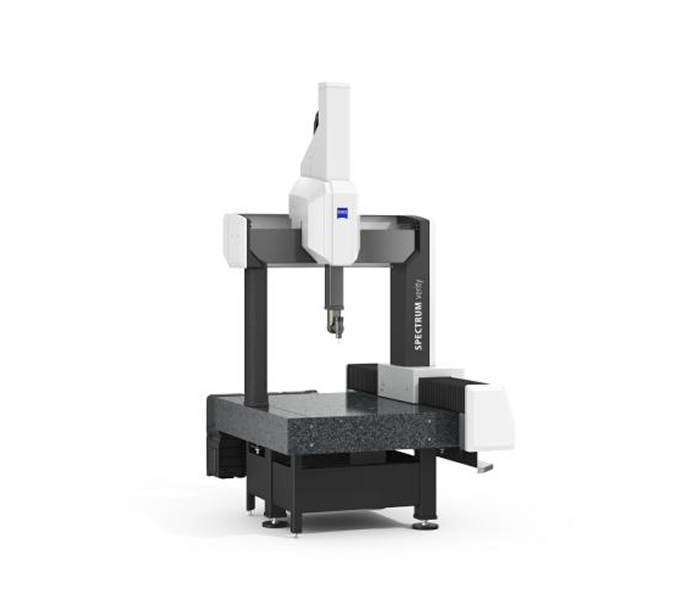

ZEISS SPECTRUM verity

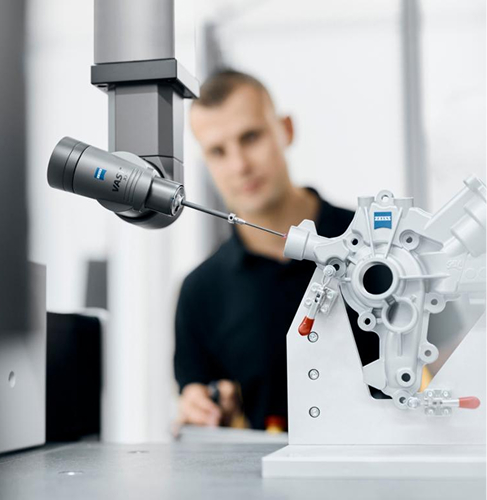

ZEISS VAST XT gold를 사용한 액티브 스캐닝
ZEISS SPECTRUM verity는 더 나은 정확도 값과 센서 유연성을 제공하는 ZEISS VAST XT gold를 포함합니다. 이 센서를 통해, ZEISS SPECTRUM verity는 액티브 스캐닝을 제공하므로, 빠르고 정밀한 스캐닝이 가능하며 유연성이 최고입니다.
| ZEISS SPECTRUM | ZEISS SPECTRUM verity | |
|---|---|---|
| 유형 | 측정 공간의 브리지 CMM | 측정 공간의 브리지 CMM |
| 크기 | 7/7/6;7/10/6 9/12/6; 9/18/6 |
7/7/6;7/10/6 9/12/6; 9/18/6 |
| 호환 가능한 센서 | RDS-CR5-CAA / VAST XXT TL3 / TL1 RDS-CR5-CAA / VAST XXT TL3 컴팩트한 디자인 VAST XXT direct / LineScan One |
RDS-CR1-CAA / VAST XXT TL3 / TL1 RDS-CR1-CAA / VAST XXT TL3 컴팩트한 디자인 VAST XT gold VAST XXT direct / LineScan One |
| 정확도 | 최대: 1.8+L/250 | 최대: 1.7+L/300 |
| 소프트웨어 | ZEISS CALYPSO | ZEISS CALYPSO |
ZEISS SPECTRUM 제품군은 단일 포인트 측정, 스캐닝 모드, 복잡한 구조물을 위한 RDS 또는 광학 측정 등
고객의 요구에 맞는 최고의 가격 대비 성능과 솔루션을 제공합니다.
이를 통해 응용을 기반으로 쉽게 의사 결정을 내릴 수 있습니다.

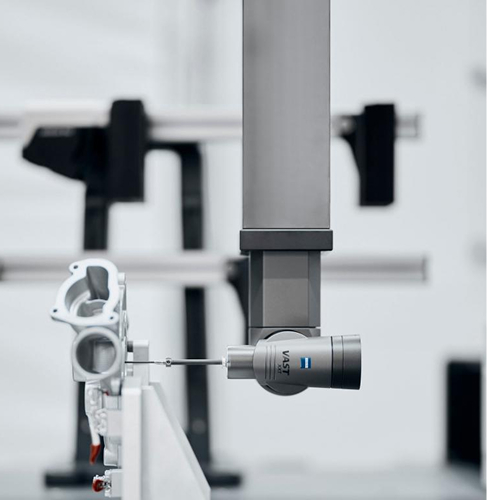

신뢰할 수 있는 스캐닝 기술
동급 최고의 성능을 제공하는 ZEISS SPECTRUM. 다수의 단일 지점을 스캔하면, 단일 지점 측정에서 발생하는 오류가 제거되고 결과의 확실성이 높아집니다.

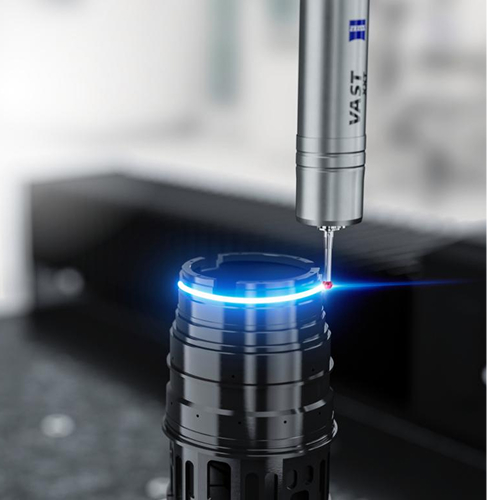

질감 및 광학 스캐닝
새로운 레이저 스캐너 LineScan One으로, ZEISS SPECTRUM은 질감과 광학 스캐닝을 하나의 시스템에서 제공합니다. 이중 스캔이 가능하므로 기하학적으로 복잡한 공작물에 대한 수요가 증가함에 따라 능률을 높일 수 있습니다.

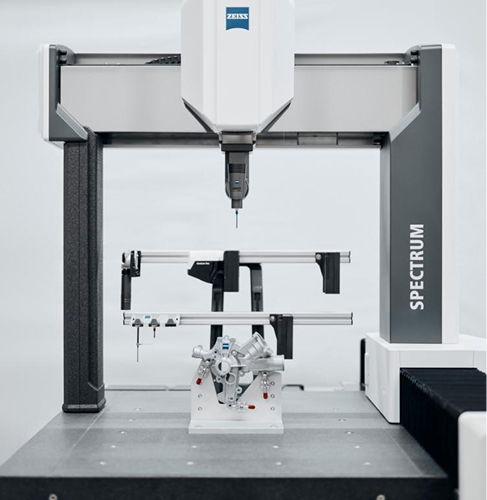

스마트 풋프린트 & 측정 범위
2.2㎡의 작은 설치 공간(백팩 컨트롤러 박스 포함)으로 측정 공간에 더 많은 스페이스를 확보할 수 있습니다. 또한, 새로운 센서의 컴팩트한 디자인으로 측정 스페이스를 30% 절약할 수 있습니다.
시스템 안정성 & 신뢰성
ZEISS SPECTRUM에는 광범위한 온도 범위에서 거의 팽창이 없는 유리 세라믹 스케일이 장착되어 있습니다. 더욱 견고한 베이스 프레임과 삼각대 디자인은 완벽한 힘 전달과 지진 보호 기능을 제공합니다.

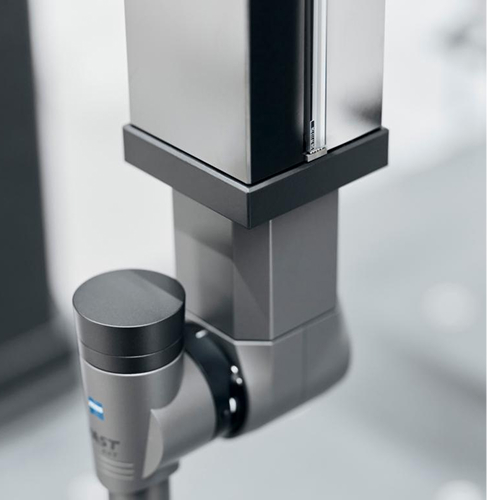

유연성 & 능률
ZEISS SPECTRUM의 스텝 범위는 A축과 B축에서 5°로 5,184개의 위치가 가능하며, ZEISS SPECTRUM verity의 스텝 범위는 2,5°로 20,736개의 위치를 구현할 수 있습니다. CAA를 사용하면, 전체 자격을 획득하는 데 12분밖에 걸리지 않습니다.

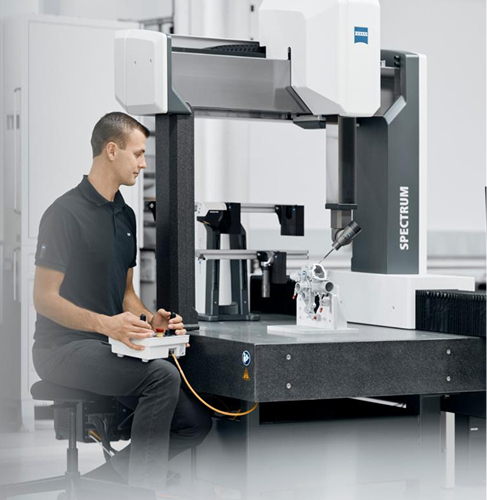

인체공학 & 사용성
머신 작업자는 CMM 앞에서 사용자 친화적이고 인체공학적인 작업 위치를 취할 수 있다는 이점이 있습니다. 전체 높이와 설치 필요 공간을 줄인 ZEISS SPECTRUM은 인체공학적 작업 환경을 더욱 지원합니다.
ZEISS SPECTRUM은 소형 전자 제품 측정부터 자동차 산업의 대형 하우징까지 이상적으로 결합할 수 있는 장비를 갖추고 있습니다.
산업
ZEISS SPECTRUM을 사용하면 CNC 부품, 악세사리용 하우징 및 기계 부품과 같은 산업용 부품을 측정할 수 있습니다.
전자 공업
ZEISS SPECTRUM은 커넥터, 하우징, 중간 프레임 또는 얇은 포일을 포함한 소형 전자 제품을 스캔하는 데 이상적입니다.
자동차 산업
자동차 산업에서는 소형 하우징, 스탬핑 파트, CNC 가공 부품 및 플라스틱 부품에 ZEISS SPECTRUM이 적합합니다.
작업장 워크샵
ZEISS SPECTRUM은 제조 부품, 판금 부품, 스탬핑 파트 및 플라스틱 부품을 측정하는 데 매우 적합합니다.
ZEISS CALYPSO Software
치수 측정 기술용 Software
ZEISS CALYPSO는 표준 형상을 간단하고 빠르고 안정적으로 측정합니다. 원하는 기능을 클릭하여 측정 플랜을 쉽게 프로그래밍할 수 있습니다. 소프트웨어가 자동으로 최적의 이동 경로를 생성합니다. 수많은 옵션 확장 덕분에, ZEISS CALYPSO는 ZEISS CALYPSO VAST probing 및 ZEISS CALYPSO pallet optimizer와 같은 특수 요구 사항에 적합한 툴도 제공합니다. 이러한 기능을 사용하면 최대 25% 더 빠르게 측정을 수행할 수 있습니다.
