ZEISS-O-DETECT
광학 계측의 세계로 들어가기
직관적인 조작, 고품질 카메라, 유연한 조명으로 순식간에 정밀하게 측정할 수 있습니다. 다양한 구성 요소에 적합하지만 주로 손대지 않는 것이 가장 좋은 구성 요소에 적합합니다. 차세대 광학 계측에 대해 알아보세요: ZEISS O-DETECT.
 |
 |
|
|---|---|---|

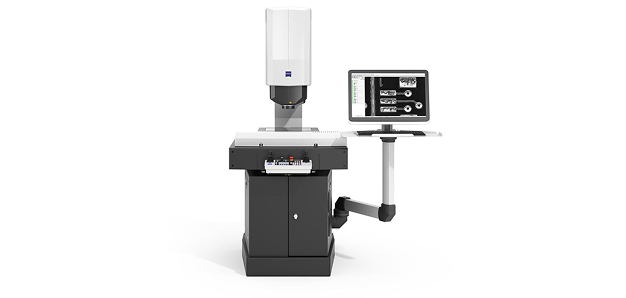

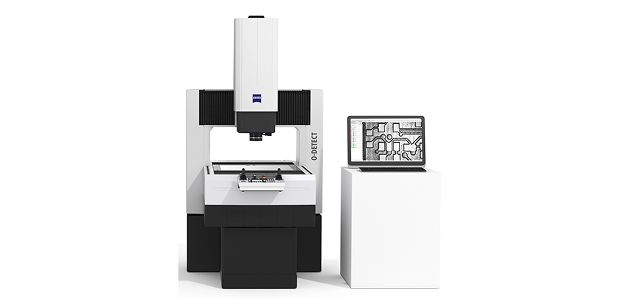

| O-DETECT 3/2/2 | O-DETECT 5/4/3 | |
| 카메라 | ZEISS INVENTA D1 | ZEISS INVENTA D1 |
| 측정 부피 | 300 x 200 x 200mm3 | 500 x 400 x 300mm3 |
| 시야 | 8.4 x 7.0mm2 | 8.4 x 7.0mm2 |
| 길이 측정 오류 MPE(EU) | 2D: 1.9µm + L/150µm 3D: 2.4µm + L/150µm |
2D: 1.9µm + L/150µm 3D: 2.4µm + L/150µm |
| 소프트웨어 | ZEISS CALYPSO | ZEISS CALYPSO |
ZEISS DuraMax의 특별한 기능 알아보기
다용도로 사용할 수 있으며 손쉬운 업그레이드
새로운 교환식 액세서리 플랫폼을 통해 다양한 애플리케이션에 맞는 다양한 탑 라이트 옵션을 신속하게 변경할 수 있으며, 서비스 개입 없이도 가능합니다.
빠르고 정밀한 접촉식 3D 측정
필요한 경우 ZEISS O-DETECT에 통합된 멀티 센서 측정을 가능하게 하는 접촉식 단일 지점 센서 ZEISS XDT를 장착할 수 있습니다. 이를 통해 측정 작업을 더욱 유연하게 해결할 수 있습니다.
간단한 부품 탐색 및 시각화
내장된 5 메가픽셀 오버뷰 컬러 카메라가 부품을 더 빠르게 찾아 측정을 시작합니다. 소프트웨어로 제어되므로 조이스틱을 사용할 필요가 없습니다.
뛰어난 광학 장치
ZEISS 디지털 줌은 높은 해상도의 넓은 시야를 제공하여 효율성을 높이고 더 많은 디테일을 캡처합니다. 5 메가픽셀 카메라로 캡처한 고품질 이미지는 ZEISS 처리 기술과 함께 이미지를 정밀한 측정 결과로 변환합니다.
안정적인 정밀도
ISO-10360에 따라 MPE E(3D)로 보정된 ZEISS O-DETECT는 신뢰성을 약속하고 전 세계적인 동등성을 보장하는 동시에 규정이 엄격한 시장에서 가치 있는 정확한 2D 및 3D 측정용 데이터를 제공합니다.
전문적이고 실행 가능한 보고서
ZEISS PiWeb reporting은 클릭 한 번으로 측정용 데이터를 문서화하고 시각화하여 부품과 프로세스에 대한 유용한 통찰력을 제공합니다.
직관적이고 사용자 친화적인 소프트웨어
계측 분야의 오랜 역사와 경험이 측정 소프트웨어 ZEISS CALYPSO에 결합되었습니다. ZEISS CALYPSO express는 간단한 프로그래밍 환경으로 광학 계측의 세계에 쉽게 진입할 수 있도록 도와줍니다.
엔트리급 부문의 고급 카메라
ZEISS O-DETECT의 핵심 요소는 고품질 카메라입니다. 정교한 소프트웨어와 새로운 자동 초점 기능 덕분에 카메라로 촬영한 이미지가 정밀한 측정 결과로 변환됩니다.

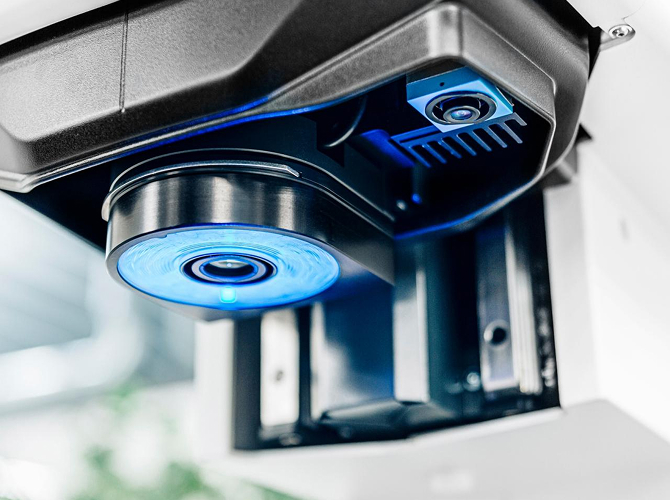

오버뷰 카메라 덕분에 빠르고 정확하며 직관적입니다
동급 최초로 5 메가픽셀 카메라 센서가 내장된 오버뷰 카메라가 ZEISS O-DETECT의 또 다른 필수 구성 요소입니다.
오버뷰 카메라는 측정 테이블 위에 놓인 모든 공작물을 포함한 전체 측정 영역을 캡처합니다.
수집한 개요 이미지는 제어판을 사용하지 않고 측정 카메라를 적절한 위치로 이동하는 데 사용됩니다. 이를 통해 직관적이고 빠른 프로그래밍이 가능합니다.
모든 작업을 위한 조명 옵션
ZEISS O-DETECT는 측정 작업에서 직면할 수 있는 모든 문제에 대해 다양한 조명 옵션을 제공합니다.

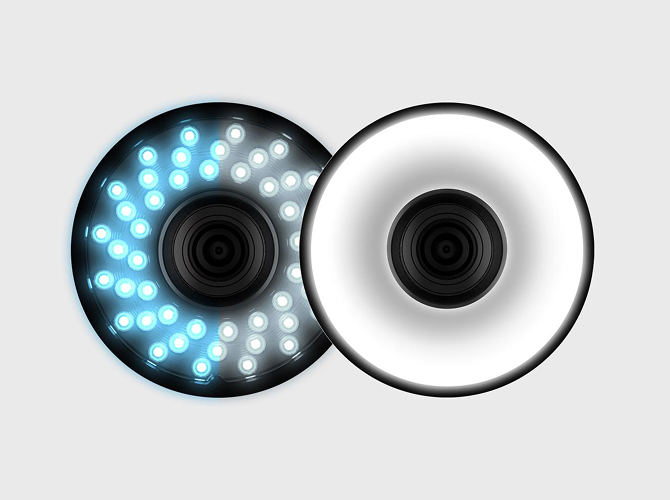

파란색과 흰색 LED 세그먼트가 있는 링 조명으로 일반 공작물을 유연하게 조명할 수 있고, 확산 조명 옵션으로 반짝이는 공작물이나 까다로운 엣지를 조명할 수 있습니다.
교체 가능한 탑 라이트
고품질 조명은 정밀한 측정 결과를 얻는 데 중요한 역할을 합니다.
다목적이며 쉽게 교체할 수 있는 ZEISS O-DETECT 탑 라이트는 이를 위한 최상의 조건을 제공합니다. 탑 라이트는 사용자 정의 설정에 따라 자동으로 작동합니다.

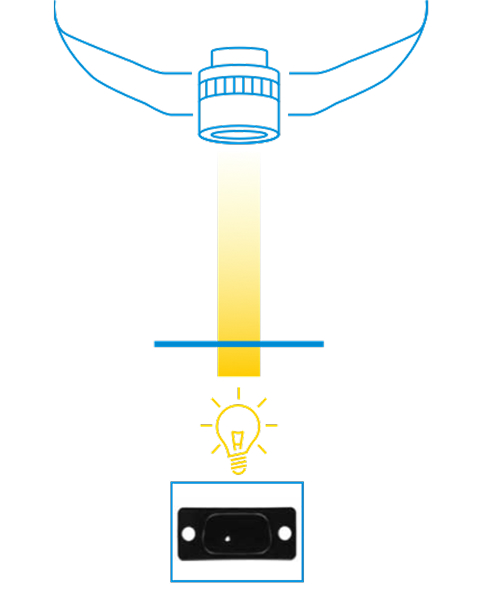

백라이트

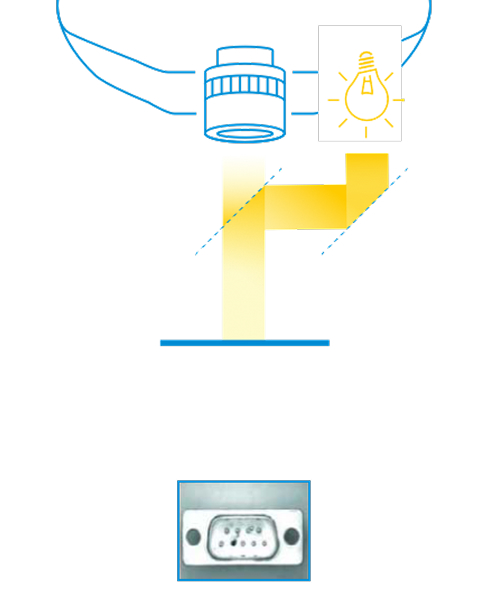

동축 조명

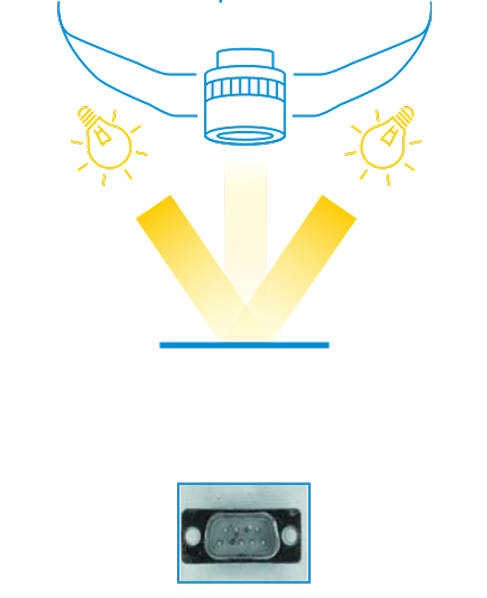

탑 라이트
빠르고 정밀한 접촉식 3D 측정
ZEISS XDT 옵션을 사용하면 접촉식 단일 지점 센서를 ZEISS O-DETECT에 추가할 수 있습니다. 접촉식 센서를 사용하면 광학 카메라 센서로는 감지할 수 없는 측면 보어나 언더컷에 쉽게 도달할 수 있습니다.
측정 작업에 따라 CNC 지원 측정 프로그램에서 개별 스타일러스 구성을 장착하고 교체할 수 있습니다.
수동 측정 센서인 ZEISS XDT는 개별 프로빙 포인트마다 재현 가능한 측정 결과를 제공하며 많은 수의 측정 포인트를 결정하고 안정적인 평균값을 계산합니다.
ZEISS CALYPSO Software
간편한 사용 및 프로그램
범용 측정 소프트웨어 ZEISS CALYPSO는 요건이 단순하거나 고급이든 상관없이 다양한 측정 작업에 높은 수준의 유연성을 제공합니다.
명확한 사용자 인터페이스와 구조화된 워크 플로우를 갖춘 ZEISS CALYPSO express는 간단한 프로그래밍이 가능하고 배우기 쉽습니다.
ZEISS PiWeb reporting을 사용하면 몇 번의 마우스 클릭만으로 전문적인 보고서를 작성할 수 있습니다.
