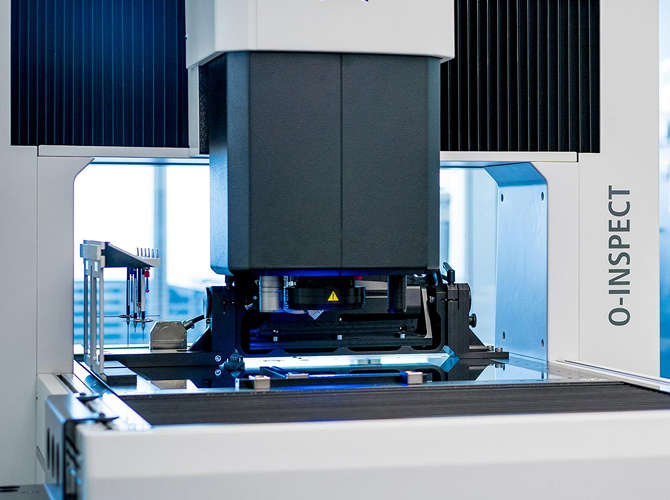

ZEISS O-INSPECT
간편한 터치의 광학 솔루션
ZEISS O-INSPECT 멀티센서 측정기를 사용하면 광학식으로 또는 접촉식으로 ISO-10360에 따라 각 특성을 최적으로 측정할 수 있습니다.
 |
 |
|
||
|---|---|---|---|---|

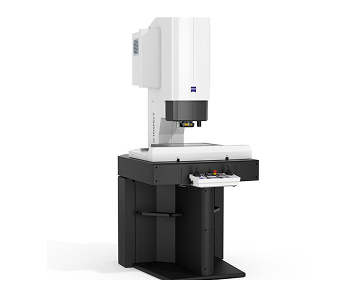

| ZEISS O-INSPECT 3/2/2 300x200x200mm³ |

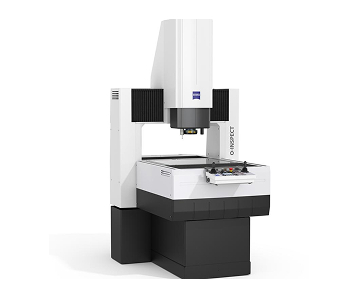

ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300mm³ |
ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300mm³ |
||
| 측정 부피 | 300 x 200 x 200mm3 | 500 x 400 x 300mm3 | 800 x 600 x 300mm3 | |
| 길이 측정 오류 MPE(E) | 1D | 1.6µm + L/200µm | 1.4µm + L/250µm | 1.5µm + L/250µm |
| 2D | 1.9µm + L/150µm | 1.6µm + L/250µm | 1.8µm + L/250µm | |
| 3D | 2.4µm + L/150µm | 1.9µm + L/250µm | 2.2µm + L/250µm | |
| 소프트웨어 | ZEISS CALYPSO | |||
| 2D 광학 카메라 센서 | ZEISS Discovery.V12 | |||
| 옵션 | standard 100 | 작동 거리 87mm, 0.5x - 6.3x, 센서 해상도 0.9μm, 최대 FoV: 16.1mm x 12.0mm | ||
| scout 160 | 작동 거리 55mm, 0.8x - 10x, 센서 해상도 0.6μm, 최대 FoV: 10.1mm x 7.5mm | |||
| scout 240 | 작동 거리 30mm, 1.2x - 15x, 센서 해상도 0.4μm, 최대 FoV: 6.7mm x 5.0mm | |||
| 질감 센서 | ZEISS VAST XXT | |||
| 옵션 | VAST XXT TL 1 | 방사형 스타일러스 길이 최대 40mm(스타 스타일러스), 스타일러스 팁 직경 0.1 ~ 8mm | ||
| VAST XXT TL 3 | 방사형 스타일러스 길이 최대 65mm(스타 스타일러스), 스타일러스 팁 직경 0.3 ~ 8mm | |||
고해상도의 넓은 시야
ZEISS Discovery.V12 카메라 센서는 다양한 배율을 제공합니다. standard 100, scout 160과 scout 240 등 다양한 센서 옵션을 통해 더 높은 해상도로 미세한 디테일까지 캡처할 수 있습니다.

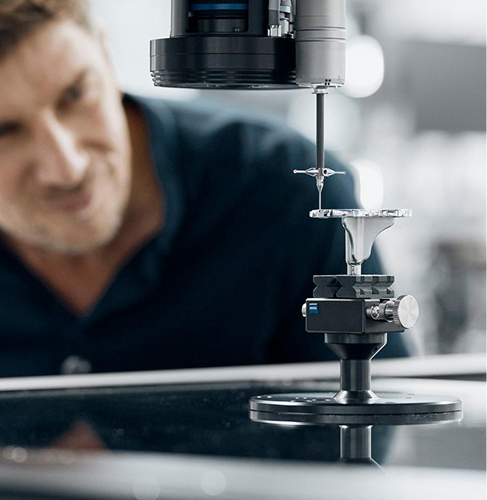

빠르고 정밀한 3D 질감 측정
ZEISS VAST XXT는 이 장비 카테고리에서 유일하게 한 번의 이동으로 많은 수의 측정 포인트를 기록하여 높은 정확도로 스캔할 수 있도록 합니다.

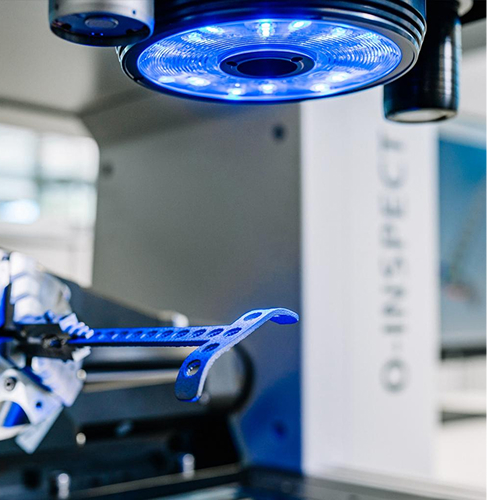

링 조명
링 조명은 4개의 링과 16개의 파란색 및 16개의 빨간색 LED로 구성되어 있으며, 8개의 세그먼트로 개별적으로 제어할 수 있습니다. 동기화된 광학 장치와 함께 컬러 LED를 통해 작업자는 산만한 주변 빛을 걸러내고 높은 수준의 명암비로 색이 있는 자재를 비출 수 있습니다.
민감한 표면을 위한 광학 측정
ZEISS DotScan을 사용하면 측정물 표면 형상을 비접촉식으로 캡처할 수 있습니다. 민감하거나 반사성이거나 명암비가 낮은 표면이 있어 다른 센서를 사용하기 어려운 경우 옵션으로 사용할 수 있습니다.
모든 측면에서 정확도 확보

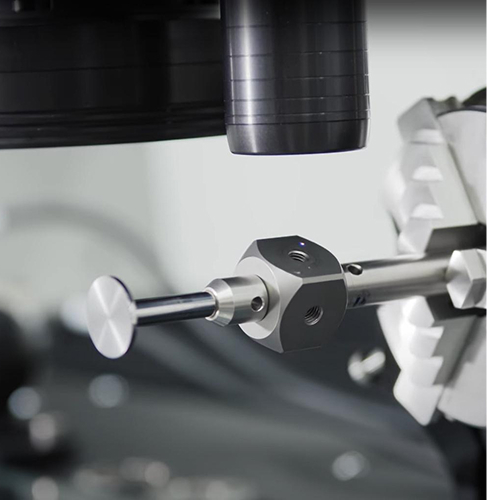

옵션으로 제공되는 로터리 테이블은 프로그래밍 가능한 회전축을 통해 ZEISS O-INSPECT를 향상시켜 모든 측면에서 특성을 검사할 수 있도록 합니다. 팔레트에 통합하여 다양한 위치를 확보하고 설정 시간을 단축할 수 있는 옵션이 있습니다.
측정 부정확도 감소
지반 진동은 모든 설치 현장에 다양한 정도로 존재하며 잘못된 측정으로 이어질 수 있습니다.공압식 방진 옵션으로 이 문제를 해결할 수 있습니다. 추가 장착 할 수 있는 공압식 방진 장치는 세 가지 크기 모두에 사용할 수 있습니다. scout 240 센서 옵션이 있는 애플리케이션에 필수적입니다.
더 짧은 시간 내에 안정성 향상
자동 온도 감지를 위한 인터페이스를 갖춘 내장된 팔레트 시스템을 사용하면 시간을 절약하는 동시에 신뢰성을 높일 수 있습니다.
모든 용도에 맞춘 소프트웨어
ZEISS CALYPSO는 시간을 절약할 수 있는 향상된 시각화 옵션을 제공합니다. CAD 모델을 겹쳐서 표시할 수 있으며 가능한 편차(실제와 타겟의 차이)를 빠르게 확인할 수 있습니다. 다양한 옵션 덕분에 ZEISS CALYPSO는 특수 요건에 적합한 툴도 제공합니다.
전문적이고 실행 가능한 보고서
ZEISS PiWeb reporting은 클릭 한 번으로 측정 데이터를 문서화하고 시각화하여 부품과 공정에 대한 유용한 통찰력을 제공합니다.
넓은 시야각
고해상도 이미지
ZEISS Discovery.V12 카메라 센서는 다양한 배율을 제공합니다. 기존 렌즈에 비해 4배 더 넓은 시야와 주변부까지 뛰어난 이미지 정확도를 제공합니다.
그 결과, 측정 시간은 단축되고 정확도는 극대화됩니다.
두 가지 새로운 센서 옵션인 scout 160과 scout 240을 사용하면 광학적 해상도를 더욱 높일 수 있습니다.
대체 센서 유닛을 사용하면 standard 100 버전보다 1.6배 또는 2.4배 높은 광학 해상도를 구현할 수 있습니다.

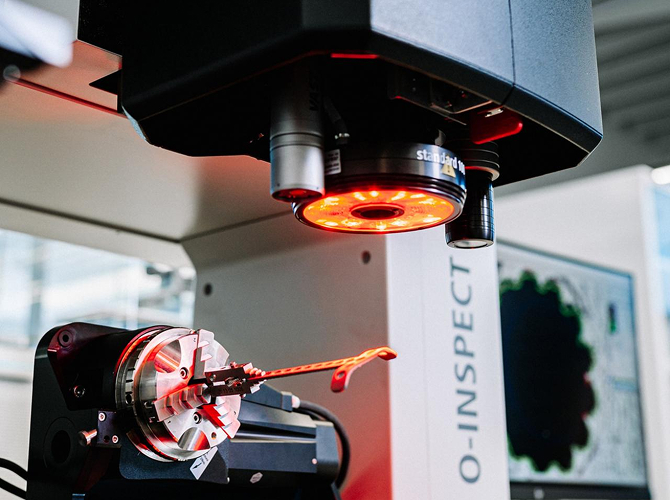

최적의 명암비
ZEISS O-INSPECT 조명 시스템
정밀한 결과를 얻으려면 명암비가 높은 이미지가 필요합니다. ZEISS O-INSPECT는 이를 위해 매우 다양한 조명 시스템을 갖추고 있습니다. 매우 다양한 모양, 질감 및 표면 색상에 조명을 켜서 다양한 입사각을 구현하고 엣지를 선명하게 강조할 수 있습니다.
질감 측정
매우 높은 정확도가 필요한 경우에 적합한 선택입니다. ZEISS VAST XXT와 같은 터치 프로브는 부품의 표면 포인트를 한 포인트씩 스캔합니다. 또한 스캔 기능을 추가하여 특성의 모양에 대한 정보를 제공합니다.
광학 측정
ZEISS Discovery.V12 줌 렌즈는 왜곡 없는 넓은 시야로 뛰어난 정확도로 측정 결과를 제공하고 측정 시간을 크게 단축합니다.
백색광
크로마틱 백색광 센서인 ZEISS DotScan을 사용하면 측정물의 표면 형상을 비접촉식으로 캡처할 수 있습니다. 민감하거나 반사성이거나 명암비가 낮은 표면으로 인해 다른 센서를 사용하기 어려울 때 사용됩니다.
ZEISS CALYPSO Software
모든 측정 작업을 위한 하나의 소프트웨어
ZEISS O-INSPECT는 소프트웨어에 있어서도 소홀히 하지 않습니다. ZEISS CALYPSO를 사용하면 ZEISS CONTURA와 같은 포털 측정기에도 사용되는 ZEISS의 범용 측정 소프트웨어를 사용할 수 있기 때문입니다.
ZEISS CALYPSO는 기능적 다양성과 유연성을 결합한 직관적인 작동 컨셉을 자랑합니다. 프로그래밍은 CAD 모델에서 원하는 측정 요소를 마우스로 클릭하거나 센서에 관계없이 프로빙 및 자동 측정 요소 인식을 통해 더욱 간단하게 수행할 수 있습니다.
다양한 소프트웨어 옵션은 O-INSPECT의 표준 커브 기능 또는 내장된 측정 보고서 소프트웨어 툴 ZEISS PiWeb reporting과 같은 특수 요건에 적합한 도구를 제공합니다.
