ZEISS O-INSPECT duo
현미경과 측정기를 하나로.
하나의 장비로 두 가지 기술을 제공하는 ZEISS O-INSPECT duo는 PCB, 연료 전지 또는 배터리와 같은 대형 공작물 전체를 고해상도로 측정하고 검사할 수 있습니다. 3D 측정 기술과 현미경 검사의 결합으로 품질 실험실의 효율성을 높이고 공간을 절약할 수 있습니다. ZEISS O-INSPECT duo는 8/6/3 크기로 제공됩니다.
| ZEISS O-INSPECT duo | |
|---|---|
| 크기 | 8/6/3 |
| 카메라 | ZEISS Discovery.V12 scout 160 c, 5 MP 컬러 카메라, 2646 x 2056 픽셀 |
| 조명 | 흰색 LED, 동축 업라이트 및 백라이트가 있는 16 세그먼트 LED 링 조명 |
| 작동 거리(mm) | 55 |
| 기계식 줌 | 12 x |
| 최대 시야(mm) | 16,1 x 12 |
| 호환되는 접촉식 프로브 헤드 | ZEISS VAST XXT - TL1/TL3 |
| 용량 | 100kg |
| 정확도 접촉식 및 광학식 | 1D: 1.5μm + L/250 2D: 1.8μm + L/250μm 3D: 2.2μm + L/250μm |
| 소프트웨어 | ZEISS CALYPSO (계측용) ZEISS ZEN core (현미경 검사용) |
'VMM 현미경'으로서 ZEISS O-INSPECT duo는 품질 보증에 필수적인 두 가지 용도를 지원합니다. 대형 또는 다수의 소형 구성 요소를 정밀하게 측정하고 높은 해상도로 검사합니다.
또한 이 장치는 분할, 스티칭, 컬러 이미지의 이미지 처리 등 치수 측정과 검사의 조합이 필요한 애플리케이션을 위해 특별히 개발되었습니다.
품질 실험실에서는 VMM과 현미경을 모두 확보할 필요 없이 하나의 기기만 있으면 되므로 공간과 시스템 비용을 절약할 수 있습니다. 각 영역별 다기능 기기의 추가 장점에 대해 자세히 알아보세요.
측정 기술
멀티센서 측정기인 ZEISS O-INSPECT duo는 높은 해상도의 광학 장치와 접촉식 스캐닝 센서 ZEISS VAST XXT를 결합하여 뛰어난 성능을 자랑합니다.
이 센서를 사용하면 한 번의 이동으로 많은 수의 측정 포인트를 캡처하여 빠르고 정확한 3D 측정을 가능하게 합니다.
ZEISS VAST 프로빙(ZVP) 덕분에 매우 작거나 민감한 부품을 비접촉식으로 측정할 수 있으며 측정 시간을 크게 단축할 수 있을 뿐만 아니라 뛰어난 정확도로 측정할 수 있습니다.
이는 높은 이미지 해상도의 넓은 시야와 주변 영역까지 뛰어난 이미지 충실도 덕분에 가능합니다.
측정 기술
치수를 측정하는 것 외에도 많은 공작물에는 표면 검사가 필요합니다. 이전에는 측정과 검사를 위해 두 개의 개별 기기를 사용했다면, 이제 ZEISS O-INSPECT duo가 2-in-1 솔루션을 제공합니다. 직관적인 기기 작동과 12배 줌 렌즈가 장착된 고해상도 5 MP Discovery.V12 scout 160 c 컬러 카메라 센서 덕분에 이제 검사 작업도 측정 장치에서 처리할 수 있습니다. 이 장비는 일반적인 ZEISS CALYPSO 사용 외에도 ZEISS ZEN core 소프트웨어를 사용하여 현미경 검사 작업에도 사용할 수 있습니다.
현미경 검사
구성 요소를 자르는 일은 이제 과거의 일이 되었습니다: 이제 PCB, 연료 전지 또는 배터리와 같은 대형 공작물 전체를 광학식으로 검사할 수 있습니다.
이렇게 하면 귀중한 자원과 시간을 절약할 수 있을 뿐만 아니라 파편화된 작업물을 서로 다른 시스템 간에 이동하면서 발생하는 오류의 원인을 줄일 수 있습니다.
대형 부품의 검사 외에도 ZEISS O-INSPECT duo는 많은 소형 부품의 자동화된 검사에도 적합합니다. 즉, 측정 현미경을 한 번만 로드하면 개별 샘플을 교체하지 않고 검사 자체를 한 번에 수행할 수 있습니다.
현미경 검사
흑백 이미지는 측정 기술에서 대비 차이가 큰 반면, 컬러 이미지는 현미경 분석에 유리합니다: 5 메가픽셀의 컬러 이미지 해상도로 작은 결함도 선명하게 묘사하여 정밀한 검사 및 평가가 가능합니다. ZEISS O-INSPECT duo는 익숙한 ZEISS ZEN core 현미경 검사 소프트웨어와 함께 사용할 수 있습니다.
고화질의 넓은 시야
5 MP의 ZEISS Discovery.V12 scout 160 c 카메라 센서는 고해상도를 보장하고 12배 줌 덕분에 아주 작은 디테일과 구조도 시각화할 수 있습니다. 16.,1 x 12mm의 넓은 시야로 이미지당 더 많은 정보를 표시할 수 있습니다. 컬러 카메라를 사용하면 정밀한 현미경 분석이 가능하며 동시에 5 MP의 높은 해상도 덕분에 계측 시 일관적으로 정밀한 결과를 보장합니다.
빠르고 정밀한 3D 접촉식 측정
ZEISS VAST XXT는 한 번의 이동으로 많은 수의 측정 지점을 캡처하여 1.5µm + L/250µm의 정확도를 제공하는 고정밀 스캔이 가능합니다.
조명
내장된 5 메가픽셀 오버뷰 컬러 카메라가 부품을 더 빠르게 찾아 측정을 시작합니다. 소프트웨어로 제어되므로 조이스틱을 사용할 필요가 없습니다.
대형 재물대
800 x 600 x 300mm의 재물대를 사용하면 측정 전에 절단, 파괴 또는 가공할 필요 없이 최대 100kg 무게의 대형 공작물을 측정하고 검사할 수 있습니다. 또는 대형 재물대 덕분에 여러 개의 작은 부품을 자동으로 검사할 수도 있습니다.
2 소프트웨어 제품
ZEISS CALYPSO는 시간을 절약할 수 있는 향상된 시각화 옵션을 제공합니다. CAD 모델을 겹쳐서 표시할 수 있으며, 가능한 편차(실제와 목표의 차이)를 빠르게 식별할 수 있습니다. 다양한 옵션 덕분에 ZEISS CALYPSO는 특수 요건에 적합한 툴도 제공합니다. 현미경에 대응하는 ZEISS ZEN core: 이 소프트웨어 제품군에는 클래식 이미징 외에도 연결된 실험실 환경과 생산에서의 멀티 모드 현미경 검사를 위한 이미징, 분할, 분석 및 데이터 연결 툴도 포함되어 있습니다.
전문적이고 실행 가능한 보고서
ZEISS PiWeb reporting은 클릭 한 번으로 측정용 데이터를 문서화하고 시각화하여 부품과 프로세스에 대한 유용한 통찰력을 제공합니다.
동축 업라이트와 백라이트 외에도 ZEISS O-INSPECT duo는 링 라이트에 대한 다양한 제어 옵션을 제공합니다.

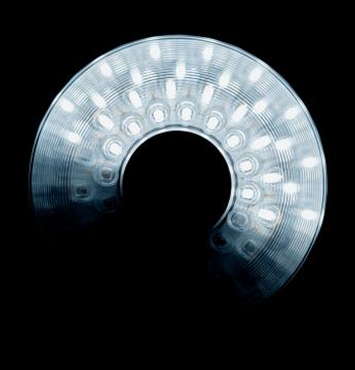

내부 및 외부 LED 링은 개별적으로 켜고 끄거나 개별 세그먼트에서만 활성화할 수 있습니다.
내부 및 외부 LED

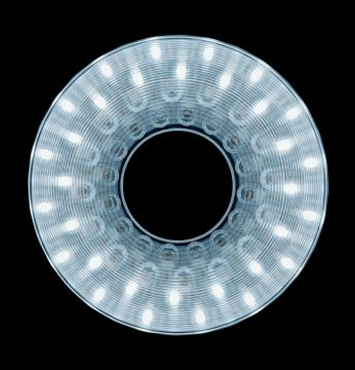

링 라이트는 화이트 색상의 내부 및 외부 LED로 구성되어 있습니다. 내부 및 외부 LED의 조합으로 작업물을 최대한 밝게 비출 수 있습니다.

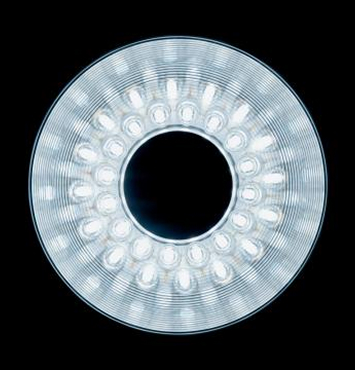

내부 LED
ZEISS Discovery.V12 줌 렌즈는 왜곡 없는 넓은 시야로 뛰어난 정확도로 측정 결과를 제공하고 측정 시간을 크게 단축합니다.
셀 프레임
크로마틱 백색광 센서인 ZEISS DotScan을 사용하면 측정물의 표면 형상을 비접촉식으로 캡처할 수 있습니다. 민감하거나 반사성이거나 명암비가 낮은 표면으로 인해 다른 센서를 사용하기 어려울 때 사용됩니다.
세그먼트 조명

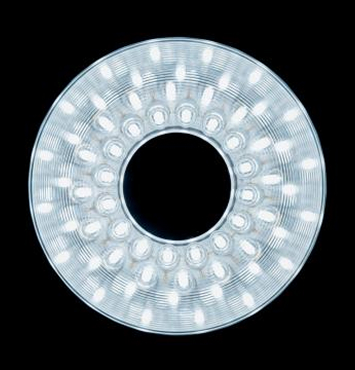

링 조명은 개별적으로 제어할 수 있는 16개의 세그먼트로 구성되어 있습니다. 이를 통해 공작물의 특성에 따라 최적화된 조명을 보장합니다.
ZEISS O-INSPECT duo는 품질, 신뢰성 및 속도 측면에서 최고의 기술 표준을 충족해야 할 뿐만 아니라 안전하고 인체공학적이며 사용하기 쉬워야 합니다.
당사 구성 요소의 기술적 우수성은 제품을 의도한 대로 쉽게 작동할 수 있을 때만 그 진가를 발휘합니다. 그렇기 때문에 ZEISS O-INSPECT duo에 유용한 기능을 탑재했습니다.
옵션으로 제공되는 팔레트

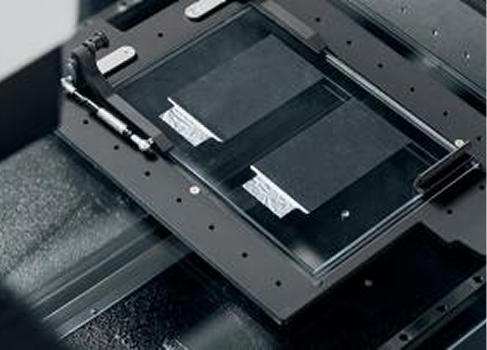

옵션으로 제공되는 팔레트는 평평한 공작물에 적합하며 운반이 간편하고 기계에 안전하게 고정할 수 있습니다.
탈착식 전면 커버

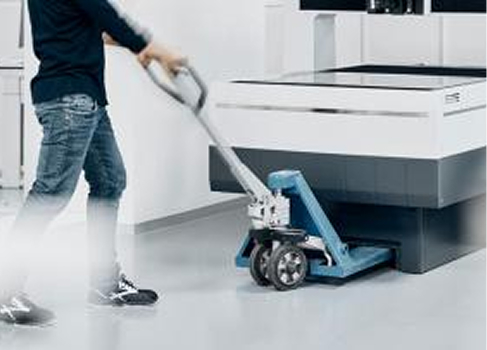

탈착식 전면 커버 덕분에 리프트 트럭을 통해 원하는 위치로 쉽고 편리하게 운반하고 최적의 위치에 ZEISS O-INSPECT duo를 배치할 수 있습니다.
제어판 홀더

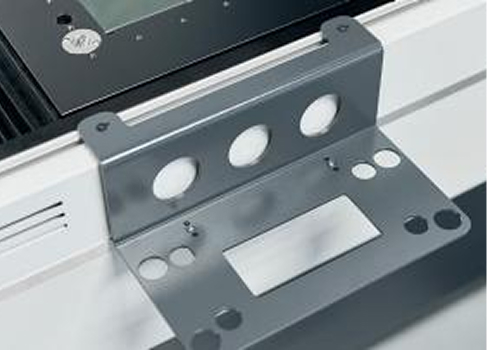

제어판 홀더는 기계의 어느 면에나 유연하게 배치할 수 있어 최적의 접근성과 조작성을 보장합니다.
최적화된 품질 관리를 위한 ZEISS CALYPSO
ZEISS CALYPSO와 결합하면 ZEISS 좌표 측정기의 잠재력을 최대한 활용할 수 있습니다. 품질 관리를 최적화하세요: 소프트웨어는 측정 전, 측정 중, 측정 후에 사용자를 지원합니다. 다양한 기능으로 공작물을 측정 및 분석하고 좌표 측정기를 최대한 활용하세요.
