브릿지 CMM

브릿지 타입 좌표 측정기 효율적이고 정확한 측정

ZEISS PRISMO 제품군

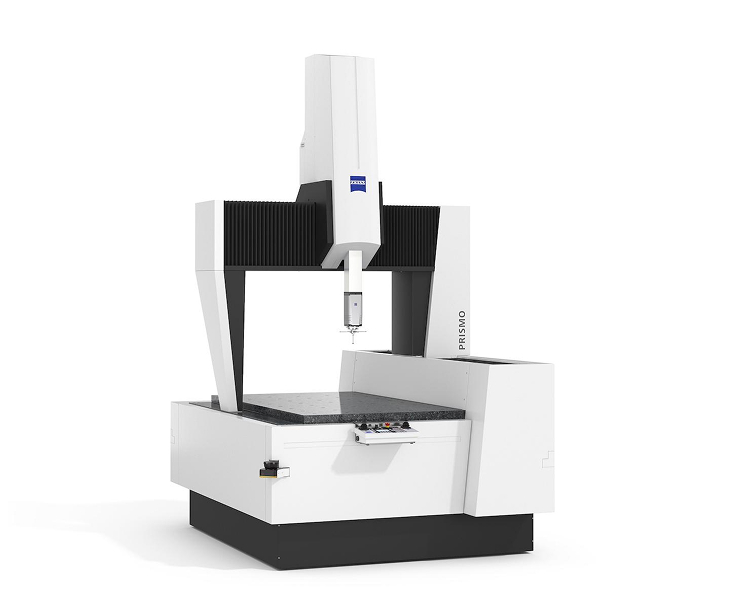

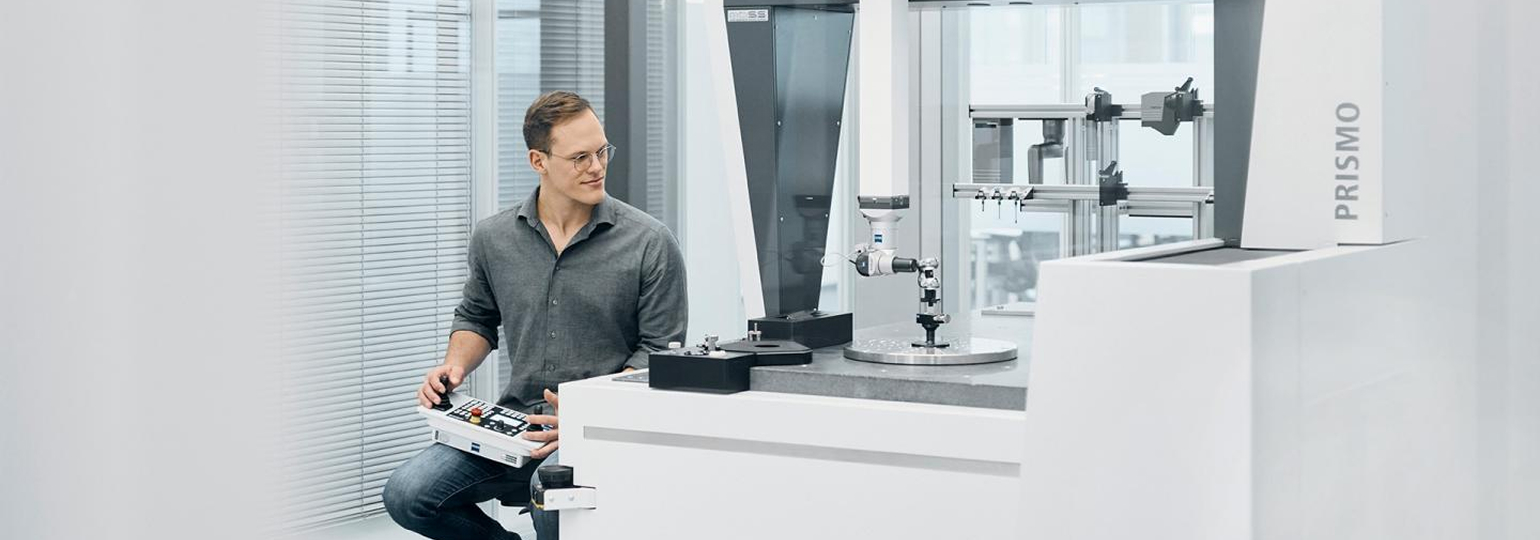

ZEISS PRISMO
다목적 CMM

길이 측정 오류가 0.9 + L/350 µm인 ZEISS PRISMO는 정밀 측정의 대명사이자 ZEISS CMM의 플래그십 제품입니다. 빠른 측정 속도에서도 신뢰할 수 있고 재현 가능한 결과를 얻을 수 있습니다.

  • 최고의 정확도를 위한 Computer-Aided Accuracy (CAA)
  • 더 빠른 측정을 위한 ZEISS VAST Performance 패키지
  • 다중 응용 프로브 시스템 기술(ZEISS mass)을 통한 프로브 다양성 제공
  • ZEISS Articulating Stylus를 통한 시간 및 비용 절감

기술 정보

ZEISS PRISMO
정확도 0.9 + L/350 µm
온도 범위 19~22°C
ZEISS mass 기술 ✓
구형 모델의 리트로핏 가능 ✓
ZEISS PowerSaver ✓
ZVRA 및 ZVR 호환성 ZVRA(선택 사항)
유리 세라믹 저울 Robax ® : 해상도 200 nm
크기 7/9/5 - 16/42/14

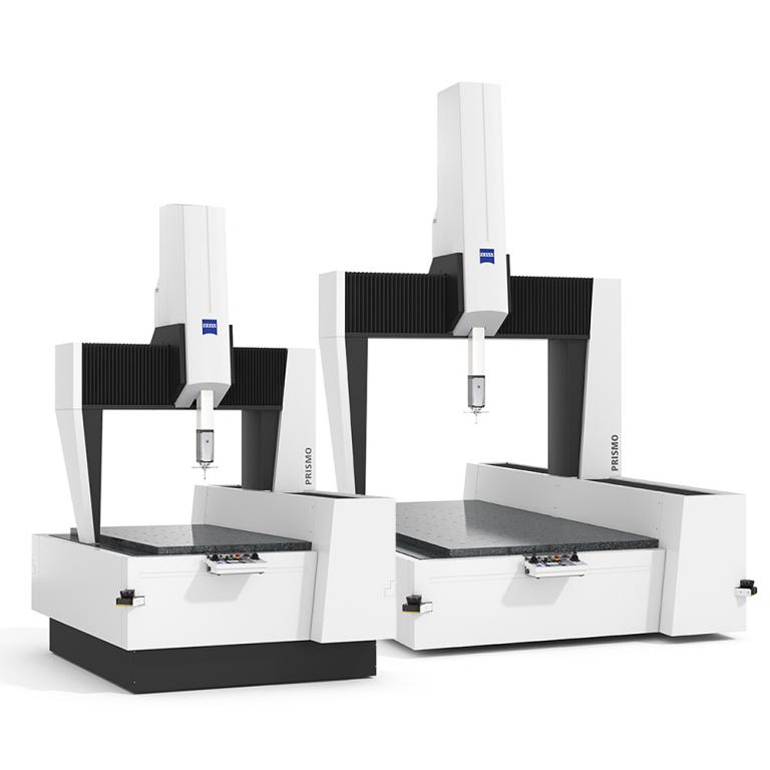

ZEISS PRISMO
다양한 애플리케이션을 위한 다양한 크기

ZEISS PRISMO는 다양한 크기로 제공됩니다.
측정 범위가 700 x 900 x 500 mm인 가장 작은 버전부터 측정 범위가 1600 x 4200 x 1400 mm인 가장 큰 버전의 좌표 측정기까지 다양합니다.

Highlight Information

Computer-Aided Accuracy (CAA)
최상의 결과 보장

Computer-Aided Accuracy (CAA)는 장치에 미치는 모든 정적 및 동적 영향을 보정하여 고속 스캐닝 중에도 최고의 정확도를 달성합니다. 빠른 교정과 입증된 장기 안정성으로 경제성이 향상됩니다.

ZEISS VAST Performance 패키지
생산성 극대화

ZEISS VAST Performance 패키지는 ZEISS VAST Navigator와 ZEISS FlyScan으로 구성됩니다. ZEISS VAST navigator는 자동으로 생성된 측정 전략을 사용하여 정확도를 유지하고 최적의 스캐닝 파라미터를 선택하면서 이동 경로를 단축합니다.
FlyScan을 사용하면 표준 파라미터 선택으로 표준 프로그래밍을 사용할 때보다 측정 시간을 최대 70%까지 단축하여 속도나 정확도의 손실 없이 중단된 윤곽을 측정할 수 있습니다.

다중 응용 프로브 시스템 기술 (ZEISS mass)
프로브 다양성을 통한 유연성 극대화

ZZEISS PRISMO에는 ZEISS mass 기술이 기본으로 장착되어 있습니다.
따라서 이 CMM은 다양한 ZEISS 프로브와 호환되므로 광학 또는 촉각 등 다양한 측정 작업을 한 대의 장비에서 수행할 수 있습니다.

ZEISS Articulating Stylus
시간 및 비용 절감

ZEISS Articulating Stylus는 스타일러스 조합과 시스템 변경 횟수를 줄일 수 있습니다. 또한 최대 200 mm 길이의 프로브와 1 mm의 스타일러스 팁 직경으로 모든 방향에서 측정이 가능합니다.
교정 후 +135°에서 -135° 사이의 모든 각 위치를 자유롭고 연속적으로 선택할 수 있습니다.

ZEISS PRISMO로 새로운 시대가 시작됩니다

페이스리프트 그 이상: ZEISS PRISMO 제품군의 제품이 완전히 새롭게 디자인되었습니다.
수많은 업그레이드를 통해 안전성, 경제적 및 환경적 효율성, 유연성, 인체공학 그리고 마지막으로 생산성이 완전히 새로운 차원에 도달했습니다.
스캐닝 파라미터를 조정하고 스캐닝 속도를 두 배(150 mm/s에서 300 mm/s로)로 높여 생산성을 향상시켰습니다. 동시에 소음 수준은 34% 감소했습니다.
에너지 절약형 컨트롤러와 새로운 디자인의 제어 콘솔부터 자동화된 안전 메커니즘과 향상된 프로브 호환성까지 갖춘 ZEISS PRISMO 제품군은 그 어느 때보다 강력해졌습니다.

생산성
스캐닝 파라미터를 조정하여 생산성이 향상되었으며 스캐닝 속도가 일반적으로 두 배(150 mm/s에서 300 mm/s로) 증가했습니다. 또한 새로운 안전 레이저 스캐너는 안전 구역에서 사람이나 물체를 감지하면 스캐너가 자동으로 속도를 줄여 높은 안전 기준을 안정적으로 유지하면서 이전보다 훨씬 빠르게 측정할 수 있습니다. ZEISS VAST Rotary Table Axis (ZVRA) 옵션도 높은 생산성을 보장합니다. 이 기능을 사용하면 로터리 테이블에서 축을 정의하는 데 16초밖에 걸리지 않아 표준 방식에 비해 75%나 시간이 절약됩니다.
안전
ZEISS PRISMO 제품군의 모든 CMM은 국제적으로 인정받는 독일 법정재해보험기구(DGUV)의 인증을 받았습니다. 안전성을 더욱 높이기 위해 조정 가능한 사이드 패널과 같은 추가적인 혁신 기능이 도입되었습니다. 움직이는 부품 사이의 거리를 4 mm 미만으로 줄임으로써 압착 위험이 감소합니다. 또한 안전 레이저 스캐너는 좌표 측정기의 주변 환경을 감지하여 정의된 구역에서 사람이나 물체가 감지되는 즉시 자동으로 속도를 줄입니다.
경제 및 생태
내장된 ZEISS PowerSaver를 사용하면 CMM을 사용하지 않을 때 자동으로 전원 공급이 차단됩니다. 사용자는 기능의 활성화를 개별적으로 설정하고 특정 가동 중단 시간을 정의할 수 있어 전력 소비량을 줄일 수 있습니다. 새로운 ZEISS C99m 컨트롤러를 사용하면 비용을 더욱 절감할 수 있습니다. 더 슬림한 디자인으로 이전 모델에 비해 전력 소비량을 64% 줄였습니다(구형 컨트롤러와 새 컨트롤러의 내부 테스트 비교 결과). 또한, ZEISS AirSaver 기능은 미리 설정된 시간이 지나면 압축 공기가 자동으로 차단되도록 합니다.
인체공학
제어판을 통한 제어는 간편한 모니터링과 조작성을 보장합니다. 사용하지 않을 때는 새로운 제어판 홀더에 편리하게 보관할 수 있습니다. 또한 대부분의 스위치는 컨트롤러에서 제어판으로 직접 이전되었습니다. 또한 전면의 새로운 덮개는 작업자와 측정 부피 사이의 거리를 줄여주어 무거운 부품을 적재할 때 작업자가 더 쉽게 작업할 수 있도록 도와줍니다.
유연성
ZEISS-mass 기술을 통해 ZEISS PRISMO로 다양한 프로브를 사용할 수 있습니다. 새로운 ZEISS C99m 컨트롤러을 통해 이제 CMM은 두 개의 추가 프로브와도 호환됩니다: ZEISS ROTOS(거칠기 센서)와 ZEISS LineScan(광학 프로브)으로 더욱 유연하게 작업할 수 있습니다.
