접촉식 스캐닝의 발명가인 ZEISS는 액티브 프로브 헤드라는 혁신적인 개념으로 이 기술을 한 단계 더 발전시켰습니다.
실시간으로 제어 가능한 포스 코일과 전자석을 사용하면 스캐닝 경로를 따라 어느 지점에서나 스타일러스에 가장 낮은 유효 힘을 가하고 실제 형상을 따라갈 수 있습니다.
따라서 ZEISS는 최대한의 유연성으로 빠르고 정밀한 스캔을 가능하게 합니다.

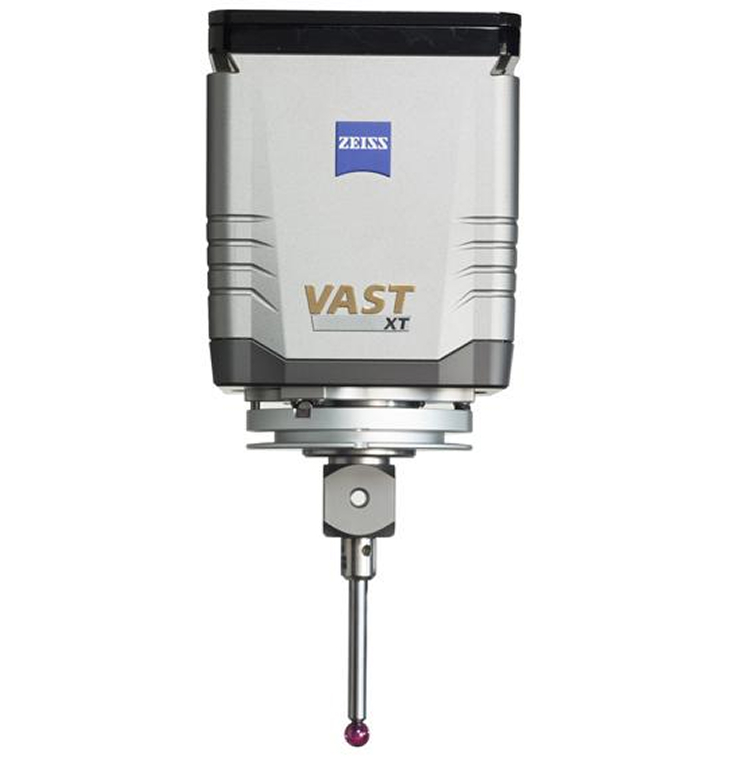

ZEISS VAST XT gold
액티브 스캐닝 기술 세계로 진입
대형 스타일러스 구성으로 최고의 정밀도를 요구하는 모든 계측 애플리케이션에서 액티브 VAST 센서 라인이 중요한 역할을 합니다. ZEISS VAST XT gold는 액티브 스캐닝 기술의 세계로 진입할 수 있는 기반을 제공합니다.
추가 측정 시스템
ZEISS VAST XT gold는 추가 측정 시스템을 갖추고 있습니다. 측정 작업에 따라 측정력을 조정할 수 있습니다. 또한 일련의 보정 절차에도 사용됩니다.
이 센서는 액티브 스캐닝 외에도 단일 포인트 측정도 가능하므로 복잡한 스타일러스 구성과 셀프 센터링을 유연하게 사용할 수 있습니다.
하나의 센서로 다양한 응용 가능
고속 스캐닝 기능 덕분에 ZEISS VAST XT gold는 형상 및 위치 측정, 곡선 및 자유형 측정, 리버스 엔지니어링 등 거의 모든 작업을 완료할 수 있습니다. 플라스틱 가공 부품과 스티로폼, 브레이크 부품, 크랭크샤프트, 엔진 블록, 터빈 블레이드 등이 여기에 해당합니다.

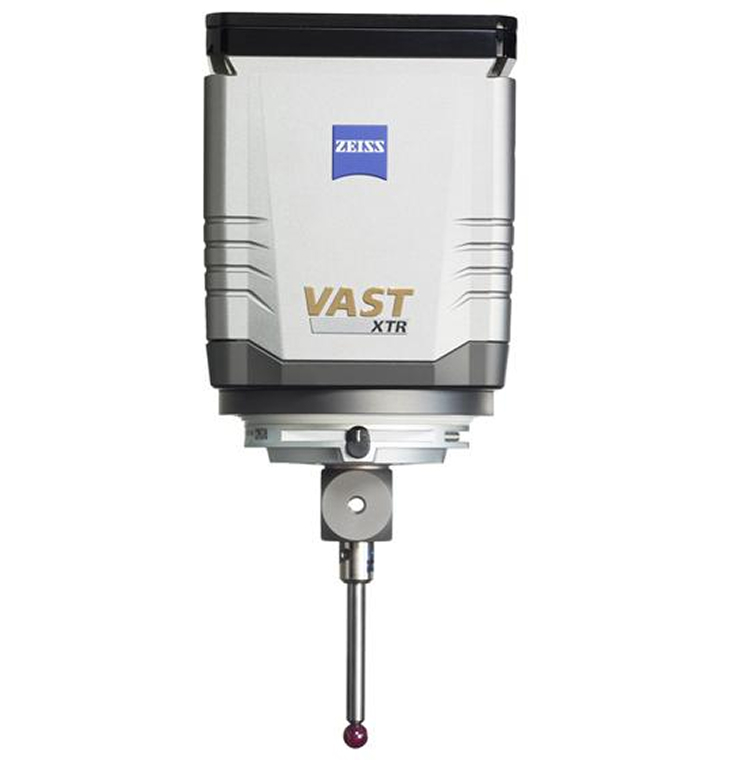

ZEISS VAST XTR gold
내장된 회전축 덕분에 새로운 ZEISS VAST XTR gold 프로브는 항상 측정할 특성의 방향으로 스타일러스를 배치하고 틈새를 쉽게 통과하여 필요한 곳 어디든 쉽게 이동할 수 있습니다.
VAST 내비게이터 기술
ZEISS VAST XTR gold는 ZEISS VAST XT gold 디자인에 기반합니다. ZEISS VAST XTR은 내비게이터와 성능 기능을 완벽하게 지원합니다. ZEISS VAST 내비게이터는 원하는 정확도를 위한 최적의 측정 속도를 추천하는 전문 시스템입니다.
VAST Performance 기능을 사용하면 스타일러스가 속도나 정밀도의 저하 없이 중단된 윤곽선을 스캔할 수 있습니다.
내장된 스위블 조인트
핵심 차별화 특징은 내장된 회전 조인트입니다. 스타일러스 마운트를 15도 단위로 최대한 멀리 돌릴 수 있으므로 항상 부품과 직각으로 배치할 수 있습니다.
스위블 조인트가 통합된 ZEISS VAST XTR은 기존의 "고정식" 스타일러스만큼 안정적이고 정확합니다. 사용자는 익숙한 정밀도를 그대로 사용할 수 있습니다.
프로브는 다양한 공작물에서 관절을 구부릴 수 있습니다. 여기에는 헬리콥터나 기관차의 기어 하우징과 같이 다양한 기능과 기울어진 위치가 있는 부품이 포함됩니다.
환기 기어나 터빈과 같이 회전 대칭형 공작물에도 ZEISS VAST XTR gold가 적합합니다. 스위블 조인트 덕분에 프로브는 지금까지 복잡한 스타일러스 구성으로만 측정할 수 있었던 내부 기어에 도달할 수 있습니다.

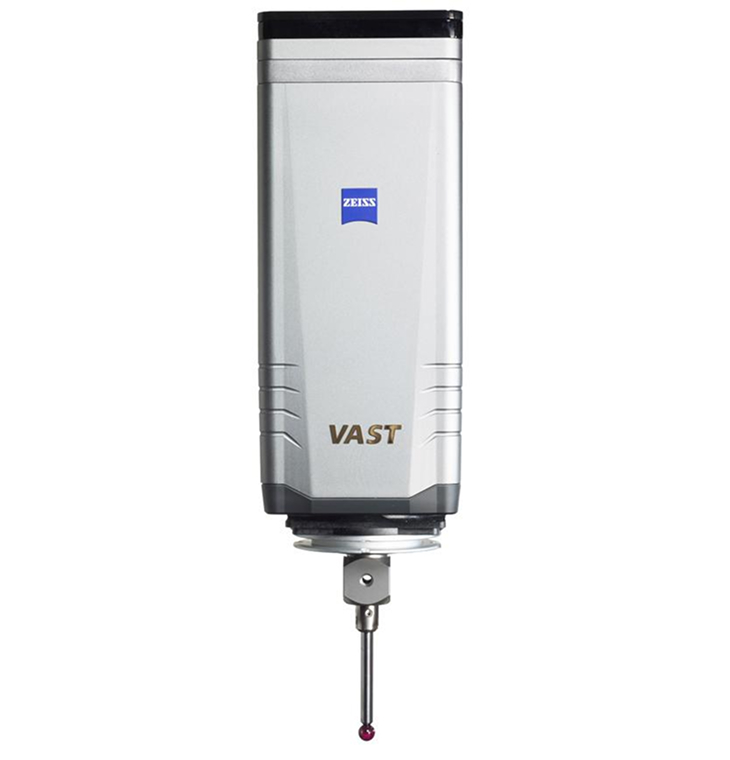

ZEISS VAST gold
최고의 스캐닝 성능 보장
액티브 스캐닝 센서 ZEISS VAST gold는 최적화된 이동 질량과 최적화된 관절로 인한 높은 강성을 통해 더 높은 역동성을 제공합니다. 이 센서는 접촉 스캐닝 및 단일 포인트 측정에 이상적인 선택입니다.
네비게이터 기술을 통한 빠른 스캐닝
ZEISS VAST gold는 최대 800mm의 긴 스타일러스와 최대 800g의 스타일러스 무게로 접촉식 스캐닝 및 단일 포인트 측정에 이상적인 센서입니다. 비대칭 스타일러스 구성도 ZEISS VAST gold와 함께 사용할 수 있습니다.
ZEISS VAST gold는 네비게이터 기술이 적용된 빠른 스캐닝 속도로도 유명합니다. 통합 충돌 방지 기능 덕분에 ZEISS VAST gold는 매우 견고합니다. 동적 댐핑을 통해 연속작동이 가능합니다.
프로빙 힘은 스타일러스 형상과 공작물 재질에 맞게 조정할 수 있으며 항상 일정하며 50~1,000밀리뉴턴 사이에서 프로그래밍할 수 있습니다.
향상된 측정 성능
특히 측정 전략이 자동으로 생성되는 객체 지향적인 ZEISS CALYPSO 소프트웨어인 네비게이터 기술과 결합하여 ZEISS VAST gold는 측정 성능과 생산성을 크게 향상시킵니다. 퍼포먼스 패키지의 FlyScan 및 QuickChange 기술은 생산성을 극대화합니다.
FlyScan의 짧은 이동 경로로 최대 40%의 시간을 절약할 수 있습니다. QuickChange 기능을 사용하면 측정 스타일러스의 자동 교체 속도가 최대 60%까지 빨라집니다.
최고의 유연성
ZEISS Articulating Stylus를 사용하면 스타일러스를 -135°에서 135° 사이의 모든 각도 위치로 조정할 수 있습니다. 단 몇 초 만에 새로운 각도 위치를 설정할 수 있어 고정 위치 스타일러스 시스템의 시간과 저장 공간을 모두 절약할 수 있습니다.
고정밀 ZEISS VAST gold 측정 헤드와 결합하여 관절형 스타일러스의 안정성으로 높은 정확도를 제공합니다.
