ZEISS의 프로브 헤드 캐리어를 사용하면 CMM에서 광학 및 터치 프로브를 사용할 수 있습니다.
회전식 프로브 캐리어를 사용하면 복잡한 측정물도 손쉽게 측정할 수 있습니다.
ZEISS RDS
다양한 각도 위치로 유연성 극대화
ZEISS DSC
높은 역동성, 높은 토크, 정밀한 결과물
ZEISS ZAS
ZEISS VAST gold용 관절형 스타일러스 옵션

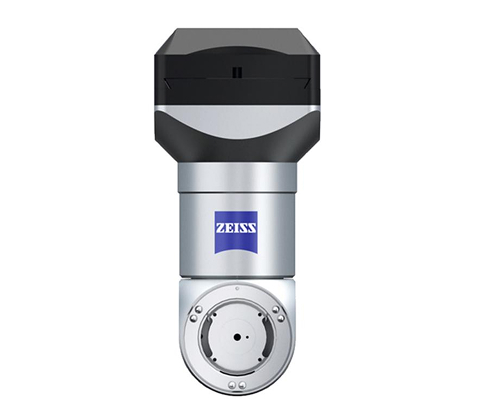

ZEISS RDS
다양한 개별 위치를 통해 거의 모든 공간 각도에 도달합니다
ZEISS RDS 관절 시스템은 공간적 방향이 다른 많은 프로브가 필요한 복잡한 측정물을 측정하는 데 특히 적합합니다. 2.5도 단위로 최대 20,736개 위치에 도달할 수 있으므로 측정물의 모든 특징에 액세스할 수 있습니다.
이는 회전 범위가 +/- 180°인 수평 및 수직으로 배열된 회전 축을 기준으로 합니다. ZEISS RDS는 ZEISS의 다양한 브리지형, 수평 암 및 갠트리 CMM에 사용할 수 있습니다.
스위칭 및 측정 프로브용 ZEISS RDS-CAA를 사용하면 몇 가지 각도 위치 또는 공간적 방향만 교정하면 되기 때문에 교정 시간도 단축할 수 있습니다. 프로그래밍 중에는 제어판의 조이스틱을 사용하여 RDS를 간단히 배치할 수 있으므로 프로그래밍 시간이 짧아집니다.

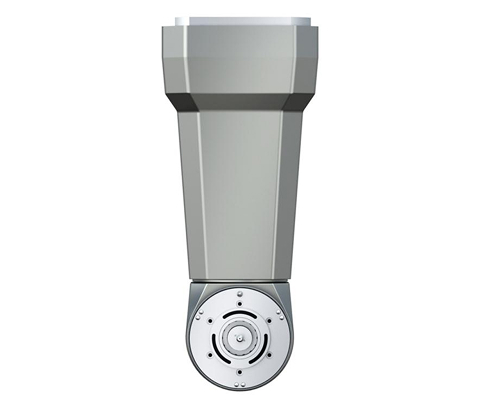

매우 역동적인 연속 관절 시스템 DSC는 ZEISS CALENO의 성능을 새로운 차원으로 끌어올립니다.
이 프로브 캐리어의 특징은 뛰어난 각속도, 최대 가속도, 내장된 충돌 방지 기능으로 타협 없는 안전성입니다.
ZEISS CALENO용 ZEISS DSC
다양한 측정 작업을 위한 매우 동적인 관절 시스템
높은 동역학, 높은 토크 및 뛰어난 정밀도 덕분에 ZEISS DSC는 다양한 측정 작업에 사용할 수 있습니다. 프로브 캐리어에는 스프링이 장착된 프로브용 충돌 방지 장치가 기본으로 장착되어 있으며, 프로브 캐리어 자체에 대한 추가 충돌 방지 장치도 옵션으로 제공됩니다.
기술적 특징:
회전축 A는 n x 360 회전할 수 있습니다
최대 180°/s의 각속도
최대 토크 3.0Nm
최대 800mm 스타일러스 확장에 적합
패시브 스타일러스 시스템 체인저 랙을 통한 광학 및 터치 프로브 자동 교체

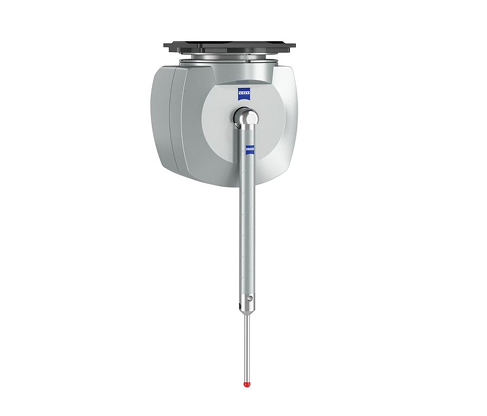

ZEISS Articulating Stylus Eco(ZAS)
ZAS는 평면에서 회전할 수 있는 모터 구동식 소프트웨어 제어 관절형 스타일러스로, 고정된 스타일러스를 사용한 여러 가지 구성을 대체할 수 있습니다. 이렇게 하면 스타일러스를 변경하지 않고도 다양한 각도 위치를 설정할 수 있습니다.
ZEISS Articulating Stylus는 고성능 ZEISS VAST gold 프로브 헤드와 호환되며 관절형 스타일러스의 안정성 덕분에 높은 수준의 정확도를 달성합니다.
각 각도 위치를 단 몇 초 만에 설정할 수 있어 추가 스타일러스 시스템을 위한 시간과 저장 공간을 모두 절약할 수 있습니다. 각도 위치는 -135°에서 +135° 사이에서 연속적으로 조정할 수 있습니다.
