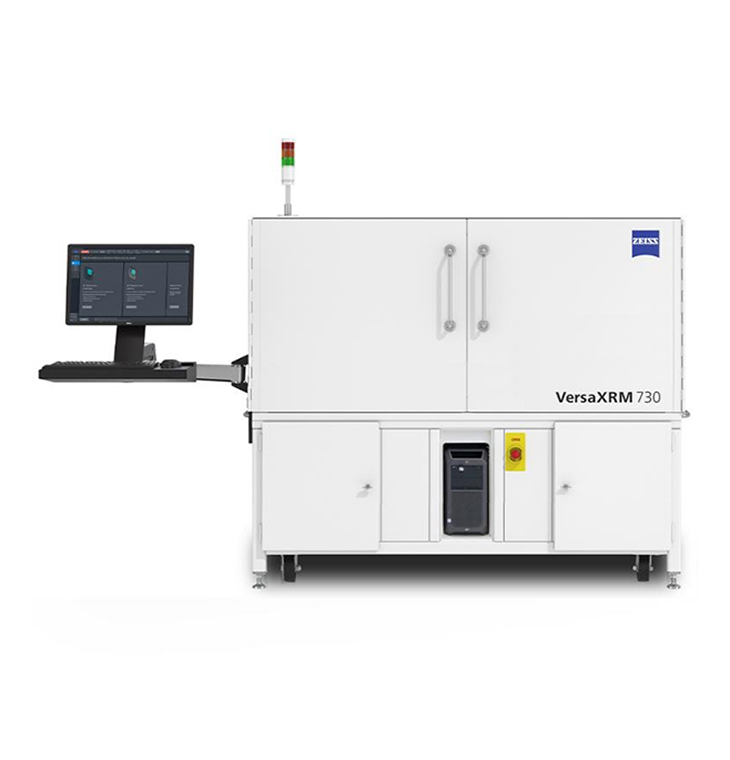

ZEISS Versa X선 현미경의 기술적 배경

• 원거리 해상도

  RaaD의 다양한 장점

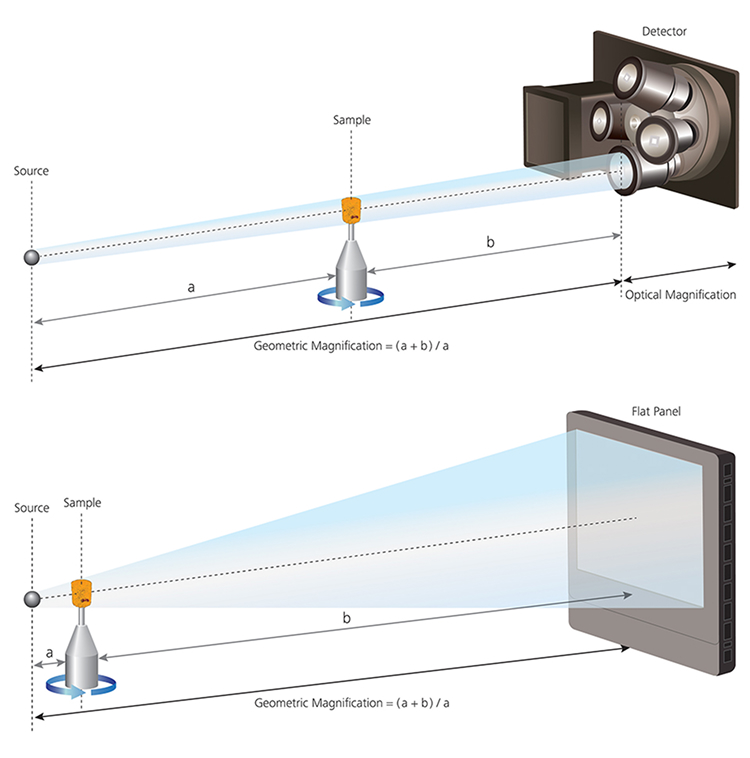

  ZEISS Xradia Versa가 제공하는 2단계 확대 기술은 독보적인 '거리 해상도(RaaD)'를 구현하여, 현장 챔버 내의 시료를 포함하여 가장 광범위한 크기의 시료를 효과적으로 연구할 수 있도록 합니다.

  이미지는 기존 마이크로CT와 마찬가지로 기하학적 투영을 통해 초기에 확대됩니다. 투영된 이미지는 섬광체에 투사되어 X선을 가시광선 이미지로 변환하고, 이 이미지는 현미경 광학계를 통해 광학적으로 확대된 후 CCD 검출기에 의해 획득됩니다.

  기하학적 확대에 대한 의존도를 줄임으로써 ZEISS Xradia Versa 솔루션은 먼 작동 거리에서도 500nm까지의 서브마이크론 공간 해상도를 유지할 수 있습니다.


• ZEN navx 인간 중심 설계 안내 및 제어

  인간 중심 디자인 원칙으로 접근성을 강화합니다

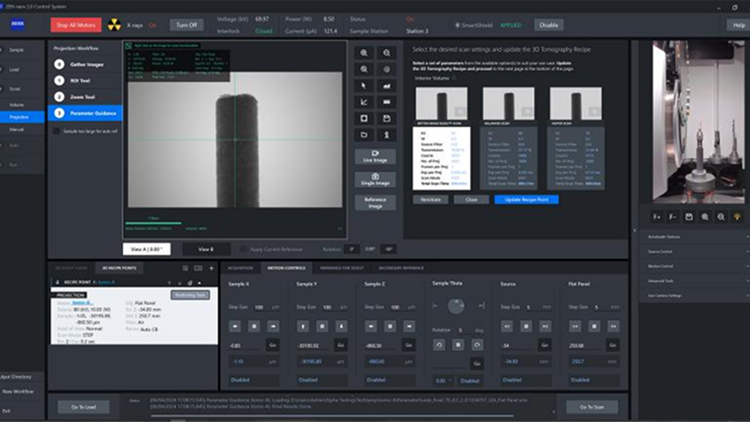

  ZEN navx 유도 및 제어 시스템

  ZEISS 연구진은 XRM 사용자들을 대상으로 연구를 진행하여 사용자들이 직면하는 문제점과 어려움, 편향, 보정 방법, 그리고 해결 방법을 심층적으로 이해했습니다. 이러한 데이터를 바탕으로, ZEISS 전문가 팀은 초보 사용자도 더욱 쉽고 효율적으로 원하는 결과를 얻을 수 있도록 체계적인 내장 안내, 자동화된 워크플로우, 그리고 지능형 시스템 인사이트를 개발했습니다. 숙련된 사용자의 경우, ZEN navx는 ZEISS Versa XRM의 모든 기능을 활용할 수 있도록 시스템을 "잠금 해제"하여 상당한 효율성 향상 효과를 제공합니다. 또한 ZEN navx는 해상도, 시야각, 처리량 등 사용자의 선택에 따른 장단점을 쉽게 이해할 수 있도록 인포그래픽 형태의 시각화 기능을 제공합니다.

  ZEN navx에는 볼륨 스카우트 기능을 통합하여 엔드 투 엔드 3D 탐색을 지원하는 내장형 3D 뷰어가 포함되어 있습니다. 이를 통해 샘플에 쉽게 접근하여 고해상도 이미징을 위해 특정 관심 영역을 정확하게 찾아 식별할 수 있습니다.

  추가 기능으로는 ZEN navx 파일 전송 유틸리티(FTU)가 있습니다. 이 유틸리티를 사용하면 현미경 데이터를 필요할 때 필요한 위치에 정확하게 저장할 수 있으므로 시스템 간 또는 워크스테이션 간 데이터 전송을 수동으로 수행하거나 하드 드라이브에 저장하여 휴대할 필요가 없습니다. SmartShield는 ZEN navx 내에서 작동하여 시스템과 샘플을 손상으로부터 보호합니다.





  레드닷 2024 최고의 인터페이스 상을 수상한 ZEN navx 직관적 내비게이션은 XRM 사용자 기반의 진화를 반영하여 매끄럽고 통합된 워크플로우를 통해 X선 내비게이션 및 제어 방식을 혁신합니다. 또한 ZEN 환경 내에서 다른 ZEISS 플랫폼과의 고급 상관 워크플로우 계획 및 실행을 지원합니다.

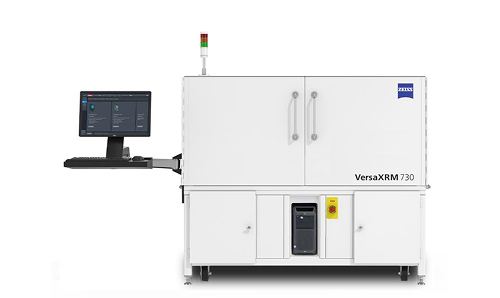

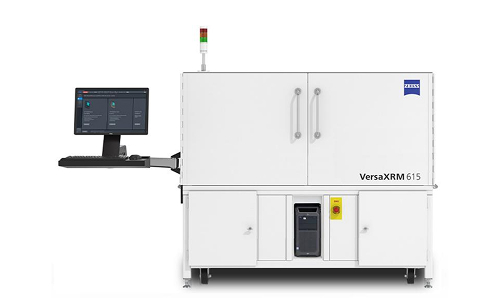

  ZEN navx는 고급 VersaXRM 플랫폼인 VersaXRM 730 및 VersaXRM 615에서 사용할 수 있습니다.

• 1분 단층촬영

  빠른 획득 스캐닝 기술을 사용한 1분 단층촬영

  FPX(평면 패널 확장 장치)를 통해 활성화되는 FAST 모드

  ZEISS VersaXRM의 FAST 모드는 연속 모션 스캐닝을 통해 모든 샘플의 빠른 3D 이미지 획득을 지원합니다. 옵션인 평판 검출기(FPX)와 함께 사용하면, 이 모드를 통해 다양한 각도에서 X선 ​​이미지 촬영 중 샘플을 멈추지 않고 회전시킬 수 있어 기존의 스텝 앤 슛(step-and-shoot) 방식에서 발생하는 오버헤드 지연을 없앨 수 있습니다. 따라서 노출 시간이 0.5초 미만(대형 고감도 FPX 검출기에서 일반적으로 사용됨)일 때 스캔 시간을 획기적으로 단축할 수 있습니다. 일반적으로 획득 시간은 1분 미만에서 5분 사이이며, 이미지 품질 요구 사항이 덜 엄격한 경우에는 20초 미만까지 가능합니다.

  FAST 모드는 ZEN navx의 Volume Scout 워크플로우와 완벽하게 통합되어 모든 샘플에 대해 거의 실시간에 가까운 3D 탐색 기능을 제공합니다. FAST 모드 데이터 수집 기능은 Volume Scout와 완벽하게 통합되어 복잡한 샘플에서 거의 즉각적인 피드백과 정확한 관심 영역으로의 3D 탐색 기능을 제공합니다.


• 현장 및 4D연구

  과학 발전의 한계를 넓히다.

  ZEISS Versa X선 현미경은 고압 유동 셀부터 인장, 압축 및 열 스테이지에 이르기까지 다양한 현장 장비에 업계 최고의 3D 이미징 솔루션을 제공합니다. 3차원 공간을 넘어 X선 조사의 비파괴적 특성을 활용하여 4D 실험을 통해 연구 범위를 시간 차원으로 확장하십시오.

  이러한 연구에서는 다양한 종류의 현장 장비 를 수용하기 위해 샘플을 X선원으로부터 더 멀리 떨어뜨려야 합니다. 기존의 마이크로 CT 시스템에서는 이로 인해 샘플의 해상도가 상당히 제한됩니다. ZEISS Versa XRM은 RaaD 기술이 적용된 듀얼 스테이지 확대 구조를 통해 현장 이미징 에서 최고 해상도를 구현하는 독보적인 기술을 갖추고 있습니다.

  ZEISS Versa XRM 플랫폼은 사용자 맞춤형 디자인을 포함한 다양한 현장 장비를 수용할 수 있습니다. ZEISS Xradia XRM에 옵션으로 제공되는 현장 인터페이스 키트를 추가할 수 있습니다. 이 키트에는 기계식 통합 키트, 견고한 케이블 가이드, 기타 기능(피드스루)이 포함되어 있으며, Versa Scout-and-Scan 또는 ZEN navx 사용자 인터페이스 내에서 간편하게 제어할 수 있는 레시피 기반 소프트웨어도 제공됩니다.  현장 실험의 분해능 한계를 뛰어넘어야 하는 경우, ZEISS Xradia microCT 또는 XRM을 VersaXRM 730 X선 현미경으로 전환하고 RaaD 기술을 활용하여 현장 챔버 또는 장비 내에서 최고 성능의 단층 촬영을 구현하십시오.

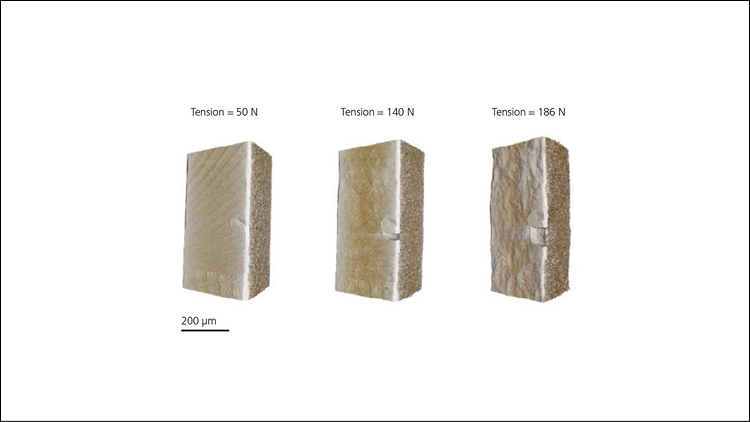

  레이저 용접된 강철의 인장 시험을 하중 증가에 따라 수행함.

• 상관 현미경


  비파괴 3D 이미징으로 다중 규모, 다중 모달, 다차원 현미경을 시작하세요.





  징할 수 있다는 점 때문에 상관 현미경은 종종 ZEISS Versa XRM으로 시작하거나 이를 통해 가능해집니다.

  Versa의 Scout-and-Zoom 또는 Volume Scout 기능을 사용하면 샘플을 조기 절단이나 기타 샘플 준비 작업으로 인해 손상되기 전에 관심 영역(ROI)을 명확하게 정의할 수 있습니다. 다양한 Versa 대물렌즈(최대 40x-P), 나노스케일 ZEISS Ultra XRM, ZEISS 광학, 전자 또는 FIB-SEM 현미경을 사용하여 넓은 시야에서 저해상도로 빠르게 스카우트한 후, 더 높은 해상도로 ROI를 확대할 수 있습니다. 이를 통해 샘플의 조기 손상을 방지하고 전체 샘플 맥락과 핵심 샘플 정보를 결합하는 동시에 워크플로 효율성을 극대화할 수 있습니다.

  또한, 내부 단층촬영을 수행하거나 샘플 내부를 3D로 명확하게 볼 수 있는 기능은 ROI를 놓칠 위험을 더욱 줄여줍니다. 샘플 조사를 위한 정확하고 효율적인 다음 단계를 안내할 특정 "주소"를 정확히 파악하여 효율성을 더욱 높일 수 있습니다.

  마지막으로, 다른 ZEISS 모달리티를 사용하여 화학, 표면 등의 추가 분석을 수행하기 전에 현장 및 4D 연구를 통해 다양한 조건과 시간에 따라 샘플을 검사합니다 .

  ZEISS에서만 제공하는 가장 광범위한 현미경 솔루션을 활용하여 비파괴 3D X선 현미경부터 시작하여 다중 모드, 다중 길이 척도, 다차원 분석을 수행하세요.

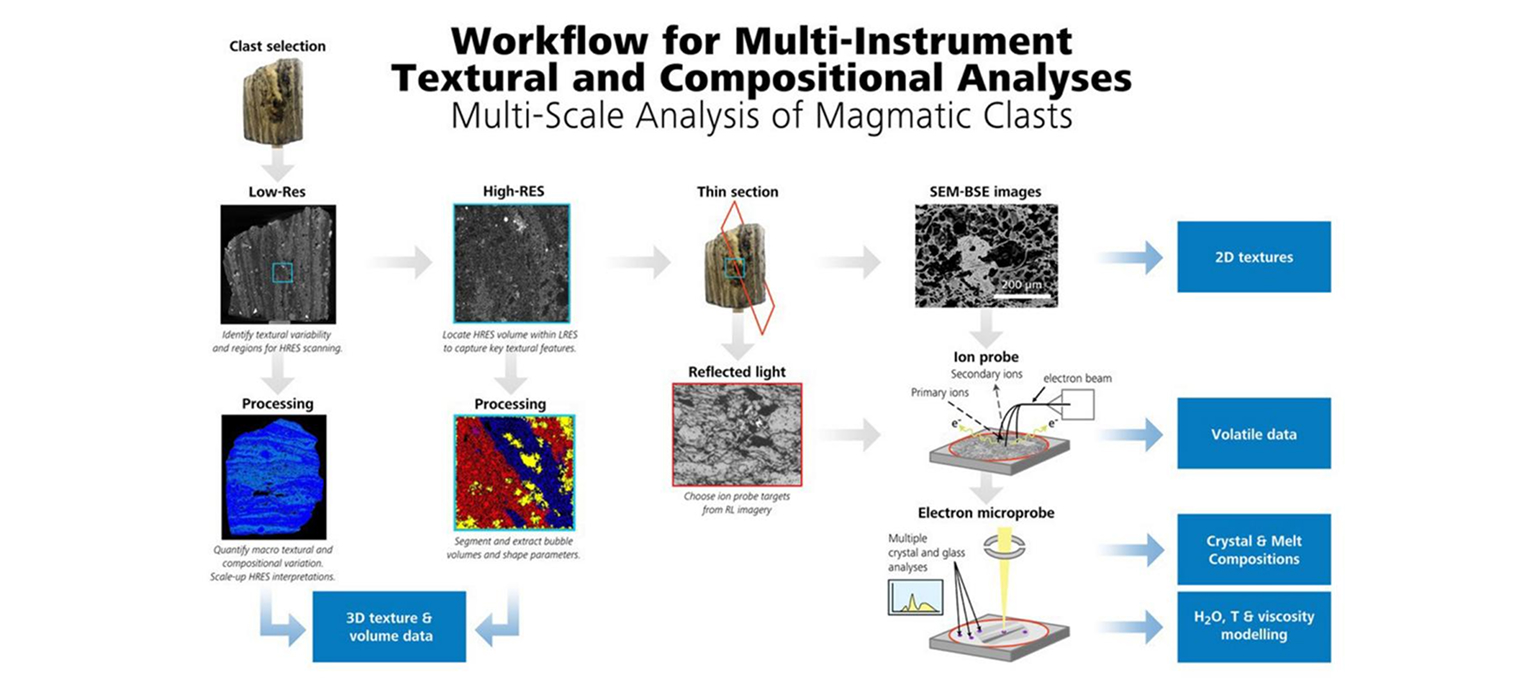

  프로젝트의 전체 상관관계를 보여주는 샘플 워크플로. 초기 XRM 스캔은 고해상도 이미징을 위한 핵심 영역과 볼륨 내 박편 방향의 목표 위치를 강조합니다. 이후 2D 분석에는 전자 현미경과 광학 현미경이 포함되어 현장 미세분석 데이터와의 상관관계를 도출합니다.

• 투자보호

  지속적인 개선 및 업그레이드 가능성





  이미징 요구 사항이 발전함에 따라 장비도 함께 발전해야 합니다. ZEISS Versa XRM 제품군은 업그레이드, 확장 및 신뢰성이 뛰어난 검증된 ZEISS Versa 3D X선 현미경 플랫폼을 기반으로 구축되어 미래의 기능 향상을 위한 기반을 마련하고 투자를 보호합니다. 지금 적합한 시스템을 선택하고 필요에 따라 확장하십시오.

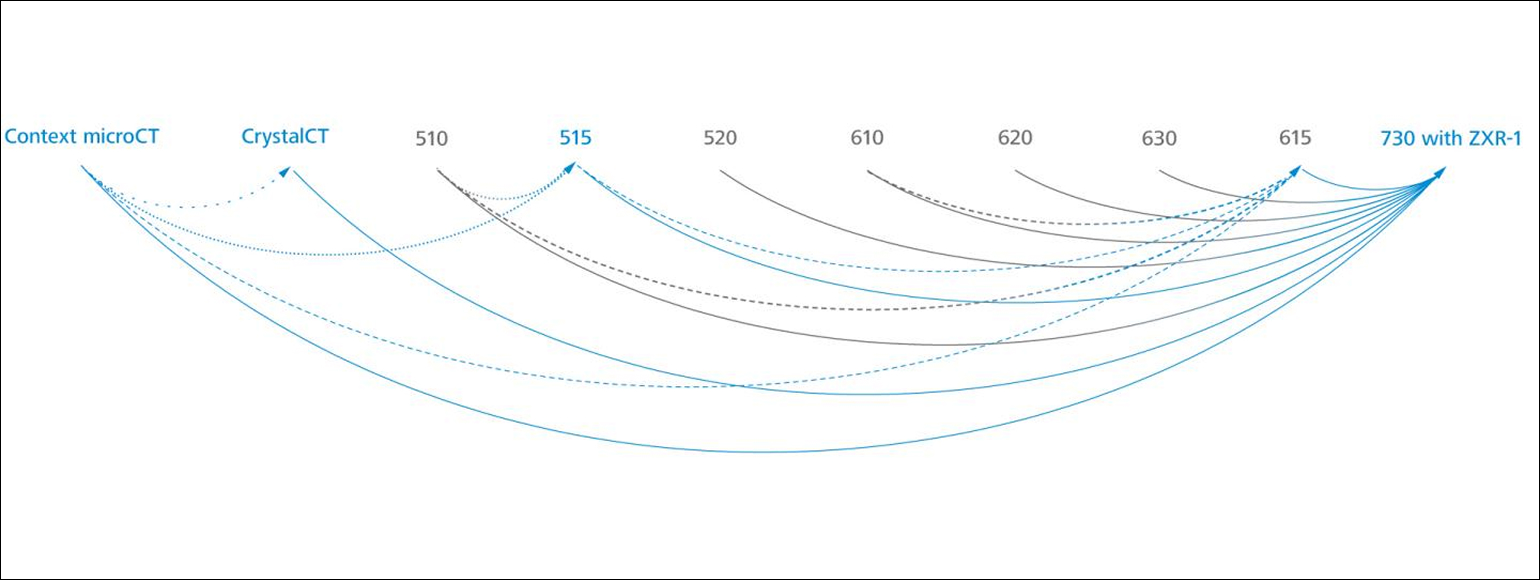

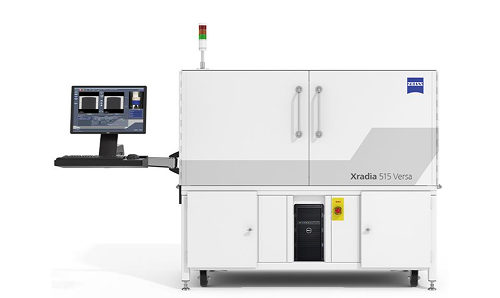

  시스템의 최신 기능을 보장하고 지속적인 유지보수를 위해, 플랫폼을 최신 X선 기술로 현장에서 업그레이드할 수 있습니다. ZEISS Context microCT는 CrystalCT® 또는 그 이상의 성능을 갖춘 Versa X선 현미경으로, CrystalCT는 LabDCT가 탑재된 VersaXRM 730으로, 그리고 모든 중급 Versa 플랫폼은 ZEISS의 최첨단 VersaXRM으로 업그레이드할 수 있습니다.

  귀 시설에서의 장비 전환 외에도, 현장 샘플 환경, 독특한 이미징 방식, 생산성 향상 모듈과 같은 고급 기능을 제공하는 새로운 모듈이 지속적으로 개발되어 장비 성능을 향상시켜 드립니다. 또한, 정기적인 주요 소프트웨어 릴리스에는 기존 장비에서 사용할 수 있는 중요한 새 기능이 포함되어 연구 기능을 강화하고 확장할 수 있도록 지원합니다.



  최신 기능과 혁신 기술로 언제든지 시스템을 업그레이드하여 투자를 보호하세요.

  지속적인 개발을 통해 현장 샘플 환경, 고유한 이미징 방식, 생산성 향상 모듈과 같은 고급 기능을 추가할 수 있습니다.

  대부분의 경우 기본 시스템에서 최첨단 시스템까지의 현장 전환이 가능합니다.
