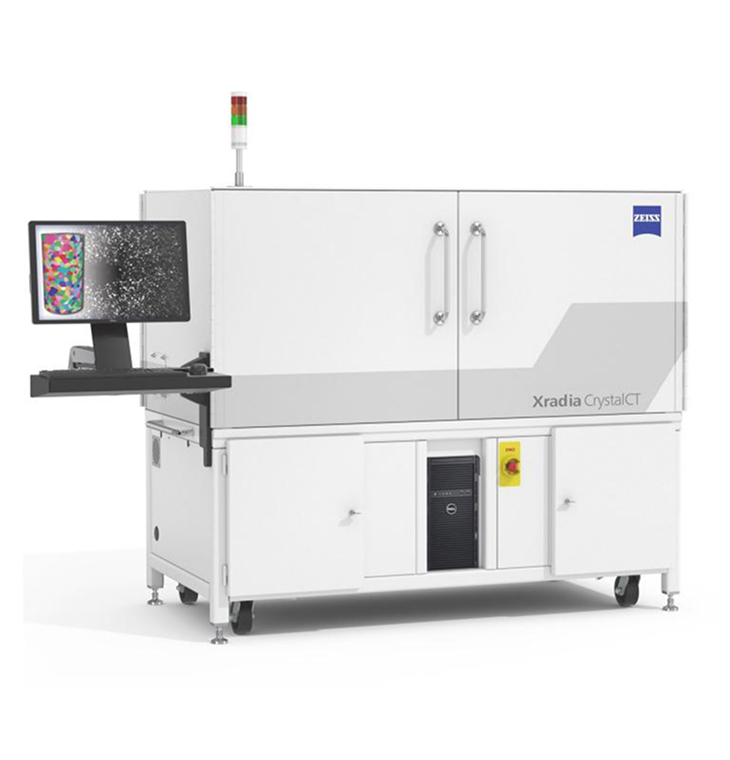

ZEISS Xradia CrystalCT
최초의 상용 마이크로CT 결정학 이미징 시스템
ZEISS Xradia CrystalCT® 컴퓨터 단층 촬영 플랫폼은 강력한 이미징 기술에 결정립 미세 구조를 드러내는 기능을 독보적으로 추가하여 금속, 적층 제조, 세라믹, 의약품 등과 같은 다결정 재료를 연구하는 방식을 혁신적으로 변화시키고 재료 연구에 더욱 새롭고 심층적인 통찰력을 제공합니다.
실험실에서 시료의 결정학적 비밀을 밝혀내세요
연구 가능성의 확대
마이크로CT에 적용된 DCT 기술은 다양한 금속, 광물, 세라믹, 반도체 및 의약품 샘플을 3D로 이미징할 수 있는 기능을 기술 및 산업 연구실에서 활용할 수 있도록 해줍니다. 특수 설계된 ZEISS Xradia CrystalCT는 정밀하게 설계된 조리개 및 빔 스톱 어셈블리를 통해 발산하는 다색 X선 빔을 활용하여 관심 영역을 비추고 다결정 샘플의 약한 회절 신호에 대한 감도를 향상시킵니다.
측정 단면 치수가 (길이) 1.25mm, (폭) 1.0mm, (두께) 0.5mm인 Al-4wt%Cu 시편. 나선형 엽서 배열 HART 기법을 사용하여 시편을 스캔하였다
탁월한 명암비와 이미지 품질을 구현하세요
ZEISS Xradia CrystalCT는 획기적인 회절 스캐닝 모드를 통해 재료 특성 분석, 모델링 및 발견을 한 단계 발전시킵니다. 혁신적인 DCT 획득 모드는 더 큰 샘플 크기에 대한 제약을 없애 더 다양한 유형의 샘플을 연구할 수 있도록 지원합니다. 원활한 대용량 결정립 매핑을 통해 샘플 스캔 속도를 높이고 더욱 정확한 데이터 표현을 제공합니다.
높은 정확도의 계산 모델을 구축하기 위해 우수한 샘플 대표성을 달성하십시오.
강력한 마이크로CT 플랫폼
ZEISS는 강력한 Xradia 기술을 활용하여 세계 최고 수준의 마이크로CT 성능을 제공합니다. 견고한 스테이지, 유연한 소프트웨어 제어 방식의 소스/샘플/검출기 위치 조정, 그리고 대형 어레이 검출기를 통해 최고 수준의 콘트라스트를 갖춘 고품질 고해상도 스캔 이미지를 얻을 수 있습니다. ZEISS Xradia CT 영상 시스템은 마이크로CT의 성능에 대한 기대를 뛰어넘는 결과를 지속적으로 보여줍니다.

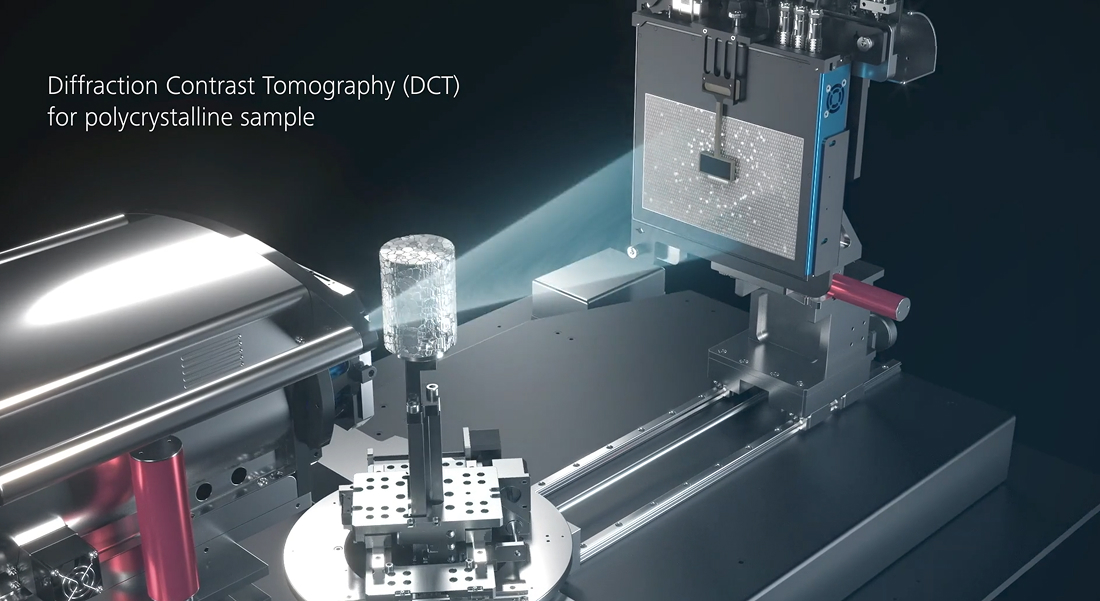

CrystalCT 투영 기하학의 개략도. CrystalCT는 흡수 대비 단층 촬영과 회절 대비 단층 촬영의 두 가지 모드를 제공합니다.
고해상도 흡수 대비 단층 촬영법과 비파괴 3D 입자 매핑의 보완 정보로 크기, 모양, 방향 및 입자 경계 정보 제공
광학 또는 주사 전자 현미경과 같은 표면 이미징 방법으로는 볼 수 없는 내부 미세 구조 및 중첩된 입자 맵에 대한 비파괴적 통찰력
데이터를 분할하고 분석하여 구조 및 입자에 대한 정량적 3D 설명을 얻는 기능
현장 또는 현장 실험을 통한 4D 이미징으로 재료가 기계적 부하 또는 부식을 통해 어떻게 진화하는지 확인

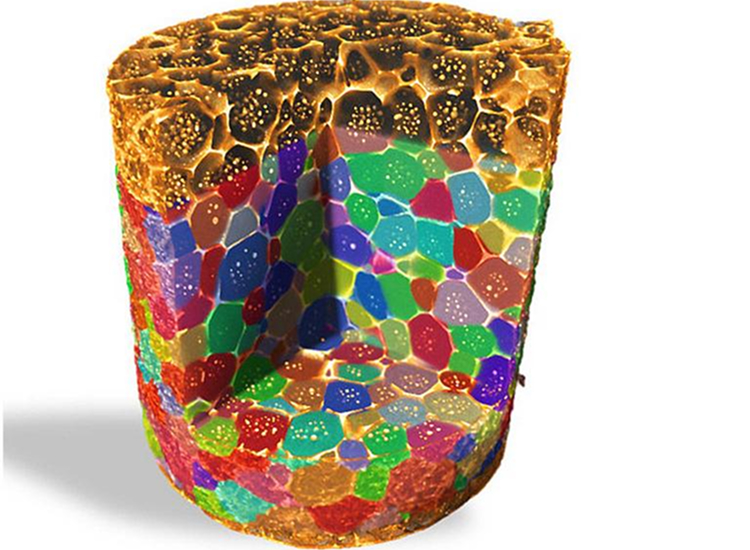

흡수 및 회절 대조 단층 촬영으로 촬영한 알루미늄 구리 합금의 3D 결정립도.
3D로 입자 크기와 상 변화를 파악하여 합금 성능과 열 및 기계적 공정에 대한 의존성을 분석합니다.
물리 시뮬레이션을 위한 실제 3D 구조를 내보냅니다. 비파괴 3D 단층 촬영 데이터를 활용하여 재료 특성 (기계적, 열적 등) 또는 디지털 암석 시뮬레이션을 예측하고, 높은 처리량으로 암석 코어 (최대 4인치)의 이미징, 특성 분석 및 모델링을 수행합니다.
현장 유동 연구 또는 3D 광물학을 위한 고대비 3D 이미징을 제공합니다.

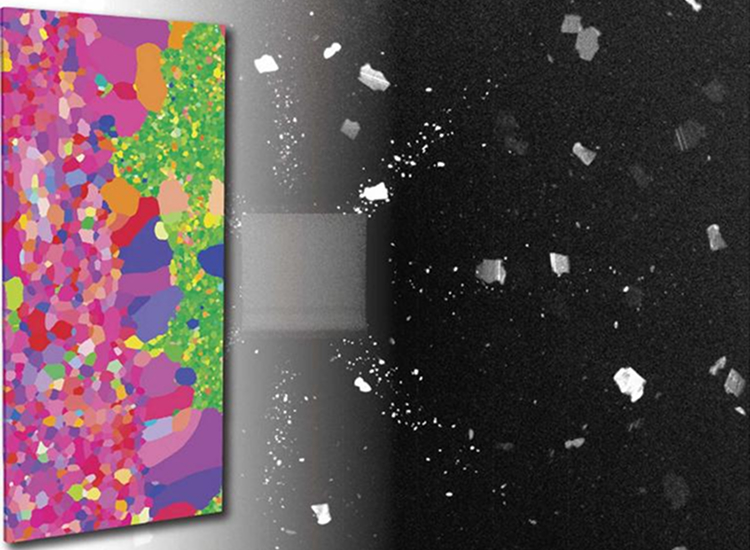

(RD) 4 mm, (TD) 2 mm, (ND) 0.08 mm 크기의 초박형 방향성 전기강판 샘플의 3D 결정립도.
대형 물체를 포함한 다양한 크기의 샘플을 완전한 3D 환경에서 수용하고, 특정 응용 분야에서는 3D 입자맵을 보완합니다.
3D 프린팅된 금속 부품의 결정학 기반 프린팅 품질을 평가합니다.
손상되지 않은 소자에 대한 고처리량 스캐닝을 통해 빠른 결과 도출이 가능합니다.
물리적 단면 분석을 보완하거나 대체하고, 샘플 손실의 필요성을 제거합니다.

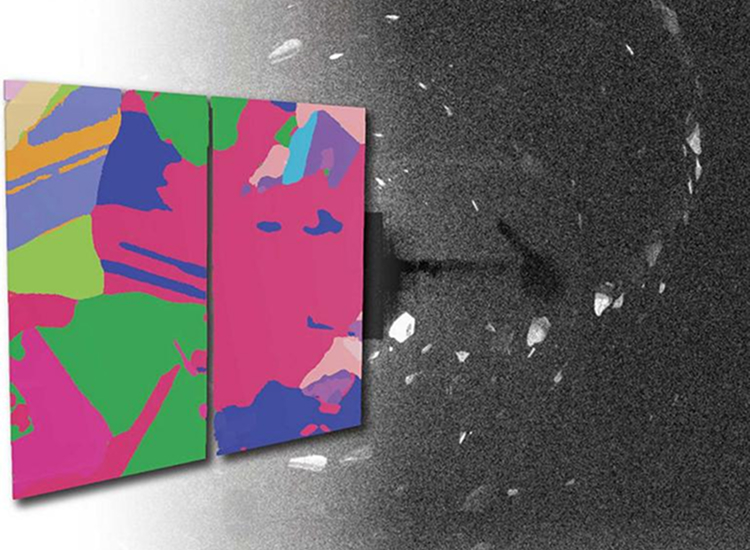

높이 30mm의 태양광 패널의 폴리실리콘 손재의 3D 입자 지도입니다.
염색 여부와 관계없이 경조직과 연조직, 생물학적 미세구조를 고대비로 이미징합니다.
3D 전자 현미경을 사용하여 후속 이미징을 위해 샘플 염색 및 특징 위치를 빠르고 비파괴적으로 검증합니다.

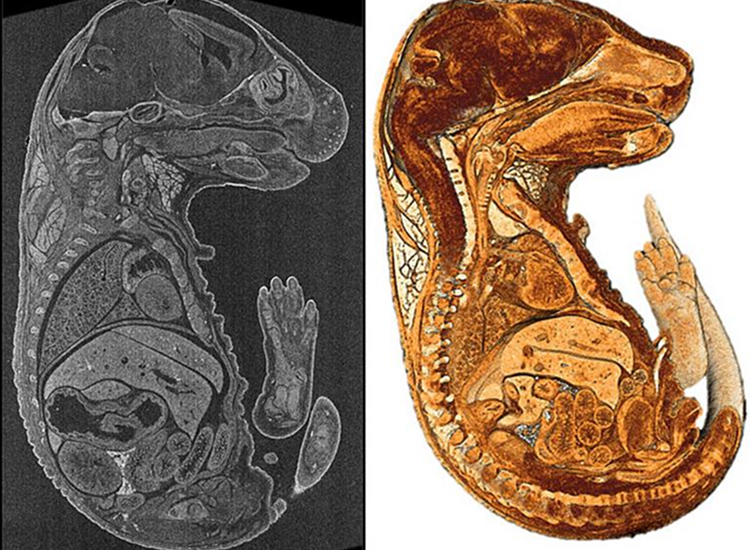

파라핀에 포매된 마우스 배아의 2D 가상 단면도와 3D 렌더링의 단면도
