ZEISS Xradia Ultra
나노스케일 X선 이미징: 과학의 속도로 탐구하세요

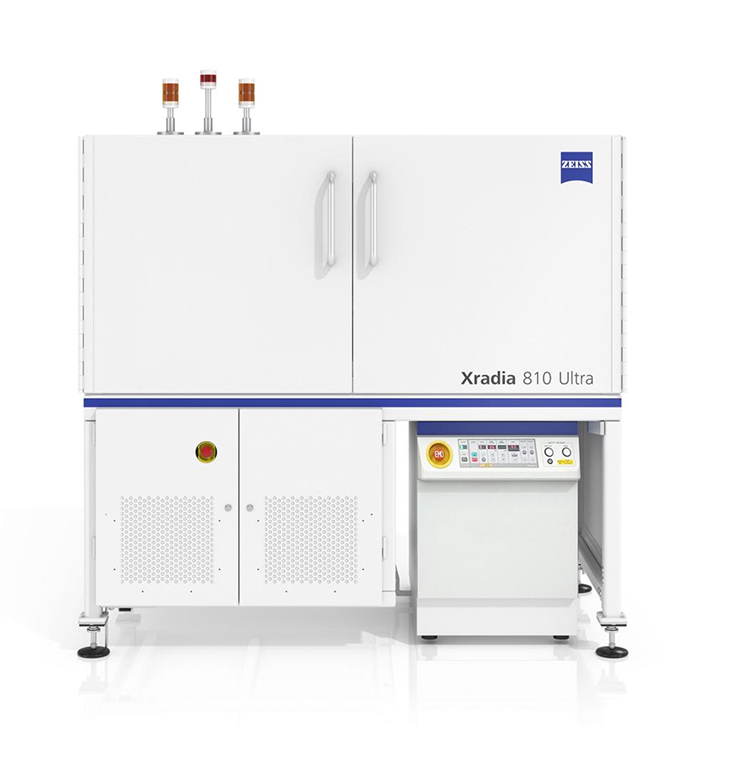

싱크로트론 X선 나노단층촬영은 나노 스케일에서 비파괴 3D 이미징을 가능하게 하지만, 매우 제한된 빔타임을 신청해야 합니다. 싱크로트론 시간을 더 이상 기다릴 필요가 없다면 어떨까요? 연구실 자체에 싱크로트론 시설이 있다면 어떨까요? ZEISS Xradia Ultra 제품군은 싱크로트론 수준의 품질로 나노 스케일 해상도를 제공하는 3D 비파괴 X선 현미경(XRM)을 제공합니다. ZEISS Xradia 810 Ultra와 ZEISS Xradia 800 Ultra 두 모델 모두 가장 자주 사용하는 응용 분야에 최적의 이미지 품질을 제공하도록 설계되었습니다.
독창적인 비파괴 이미징 기술을 활용하여 나노 규모 현상을 원래 환경에서 3D로 관찰하십시오.
초미크론 해상도의 XRM(예: ZEISS Xradia Versa)과 더 높은 해상도를 제공하지만 시료를 파괴하는 3D 이미징(예: FIB-SEM) 사이의 간극을 메워주는 유일한 장비의 이점을 누려보세요.
통합형 현장 솔루션을 활용하여 실험실에서 50nm 해상도와 16nm 복셀 크기로 최첨단 비파괴 3D/4D X선 이미징을 수행하십시오.
이러한 고유한 기능을 분석 포트폴리오에 추가하여 연구 속도를 높이세요.
탁월한 명암비와 이미지 품질을 구현하세요
시료를 손상시키거나 슬라이싱 과정에서 발생하는 데이터 왜곡 없이 3D로 결함을 관찰하세요.
흡수 대비와 제르니케 위상 대비를 사용하여 최고의 대비와 화질로 세부 사항을 드러내십시오. 두 모드의 데이터를 결합하여 단일 대비로는 결코 얻을 수 없었던 특징을 확인할 수 있습니다.
Xradia 810 Ultra와 Xradia 800 Ultra는 모두 가장 자주 사용하는 용도에 최적화된 이미지 품질을 제공하도록 설계되었습니다. 어떤 버전이 가장 적합한지는 최적의 콘트라스트, 투과율 및 재료 침투력을 원하는 재료 유형에 따라 다릅니다.
Xradia Ultra를 사용하면 싱크로트론과 유사한 기능을 갖춘 나노 스케일 X선 이미징의 이점을 누릴 수 있습니다.
캡션: 제르니케 위상 대비(ZPC) 모드(왼쪽)와 흡수 대비 모드(오른쪽)에서 재구성된 소나무 잎 단면.
연구실의 경계를 확장하세요
싱크로트론과 유사한 기능을 통해 새로운 차원의 이해를 얻으세요. 싱크로트론 시설 이용의 장벽을 없애고, 원하는 시간에 맞춰 연구실에서 동등한 수준의 나노스케일 3D 분석을 수행하세요.
실험실 기반 이미징으로는 이전에는 불가능했던 4D 및 현장 연구를 수행하십시오.
현장에서 기계적, 열적, 전기화학적 및 환경적 시험을 수행합니다 .
상관관계 워크플로우를 활용하고 다른 영상 장비(예: ZEISS Xradia Versa, ZEISS Crossbeam, 분석 기능)와 연동하십시오. 전용 Python API를 포함한 간소화된 사용자 인터페이스를 통해 다양한 영상 시설 사용자에게 서비스를 제공하십시오.
캡션: 3D 프린팅된 나노격자 구조를 현장 압축 실험 전에 제르니케 위상 대비법으로 촬영한 이미지. 샘플 제공: R. Schweiger, KIT, 독일 (샘플 너비 30 µm).
시료를 종합적으로 분석하기 위해 3D 비파괴 나노미터 해상도를 달성하고자 하는 현미경 전문가에게는 다음과 같은 성능을 제공하는 광학 장치가 필요합니다.
나노 스케일 해상도의 3D 단층 촬영 데이터 세트
향상된 이미지 품질
집중 효율
제한된 실험 시간 내에 최상의 신호를 얻을 수 있습니다.
흡수율이 낮은 시료에서 특징의 시각화.

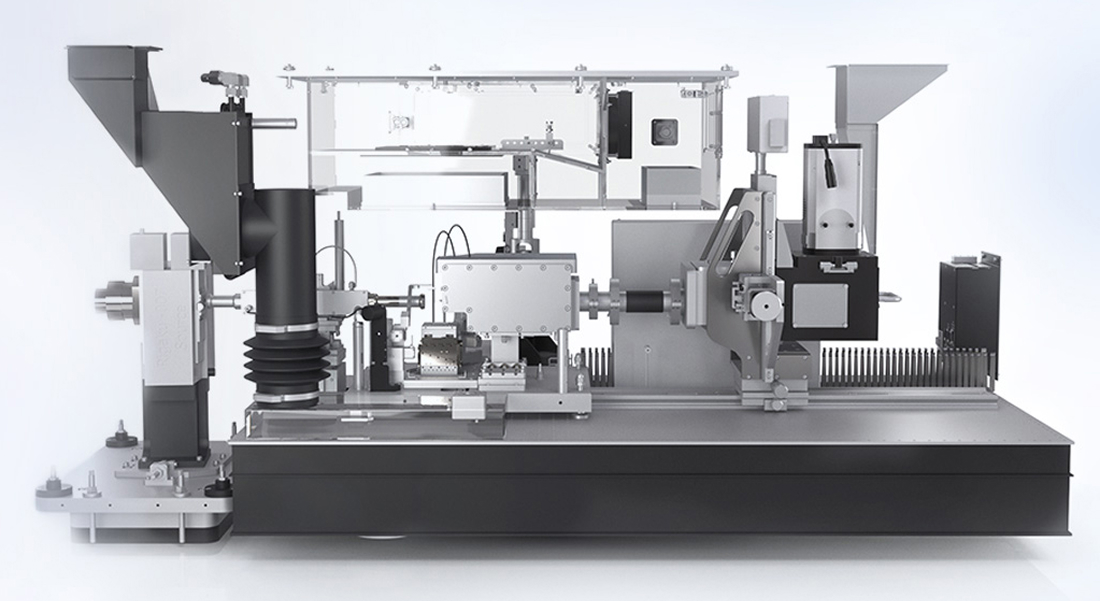

고해상도 이미징 기술의 잠재력을 실현할 수 있는 X선 현미경 개발은 그동안 적합하고 견고하며 효율적인 X선 광학 장치 제작의 어려움으로 인해 제약을 받아왔습니다.
ZEISS Xradia Ultra는 싱크로트론 연구에서 적용된 첨단 광학 장치를 사용하여 X선의 비파괴적 특성을 최대한 활용하고 실험실에서 나노 스케일의 3D 이미징을 구현할 수 있도록 지원합니다.

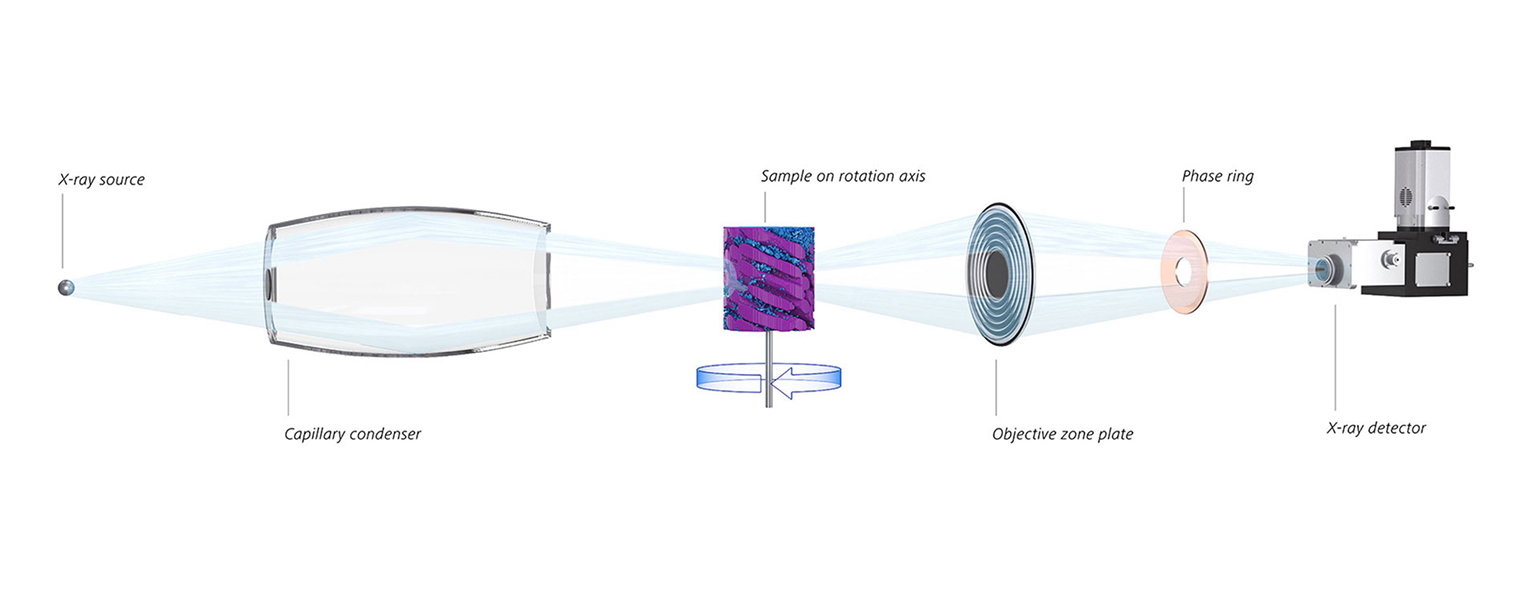

ZEISS Xradia Ultra X선 현미경의 빔 경로 모식도.
반사형 모세관 콘덴서를 사용하여 광원 특성과 최대 광속 밀도에서의 이미지를 구현합니다.
예를 들어 특허받은 나노제조 기술(미국 8526575 B1 및 미국 9640291 B2)을 통해 최고의 해상도와 초점 효율을 제공하는 프레넬 존 플레이트와 같은 광학 장치를 사용하여 연구에 필요한 광학 성능을 구현하십시오.
흡수율이 낮은 시료의 세부 사항을 시각화하기 위한 제르니케 위상 대비용 위상 링
고대비 및 고효율 섬광체 기반 검출기는 CCD 검출기와 광학적으로 결합되어 제한된 실험 시간 내에 최상의 신호를 제공합니다.
그리고 시료를 회전시키면서 다양한 투영 각도에서 이미지를 수집한 다음, 이를 재구성하여 3D 단층 촬영 데이터 세트를 생성합니다.
나노 규모에서의 현장 실험
현장 테스트 격차 해소
재료 연구는 비정상적인 환경 조건이나 외부 자극 하에서 나타나는 물성을 조사하는 것을 목표로 합니다. 미세 구조 변화를 관찰하고 이를 재료의 성능과 연관시키는 것이 목표라면, 현장시험 방법이 바로 그러한 목적을 달성할 수 있도록 해줍니다. 또한, 이러한 변화를 실시간으로 이미지화하고 전체적인 물성을 대표하는 시료 부피를 조사하는 것 역시 매우 중요합니다.
Xradia Ultra는 나노 규모의 현장실험 및 이미징 에 매우 적합합니다. 이 기술을 사용하면 실험실에서 벌크 특성을 나타내는 샘플 크기로 3D 구조를 비파괴적으로 이미징할 수 있으며, 나노 규모 현상에 상응하는 해상도를 얻을 수 있습니다.
표본을 원래 서식지에서 직접 관찰하십시오.
변형 현상과 파손이 국부적인 나노 규모 특징과 어떻게 연관되는지 이해하십시오. 기존의 기계적 시험 방법을 보완함으로써 다양한 길이 스케일에 걸친 거동에 대한 통찰력을 얻을 수 있습니다. ZEISS Xradia Ultra Load Stage는 비파괴 3D 이미징 기술을 사용하여 압축, 인장, 압입 등 나노 기계적 시험을 독창적인 방식으로 현장에서 수행할 수 있도록 합니다 . 이를 통해 하중을 받는 상태에서 내부 구조의 변화를 50nm 해상도까지 3D로 연구할 수 있습니다.
현장 가열 실험 수행
고온에서 발생하는 열화 과정, 열팽창, 상전이와 같은 나노 규모 물질 변화를 조사하십시오. ZEISS Xradia Ultra용 Norcada 가열 스테이지는 고온 시료에서도 비파괴적인 나노 규모 3D 이미징을 가능하게 합니다. MEMS 히터 기술은 공기 중에서 최대 500°C까지 시료를 가열합니다. 유연한 설계 덕분에 동일한 장치로 시료 가열 또는 시료 전압 바이어싱을 수행할 수 있습니다.
