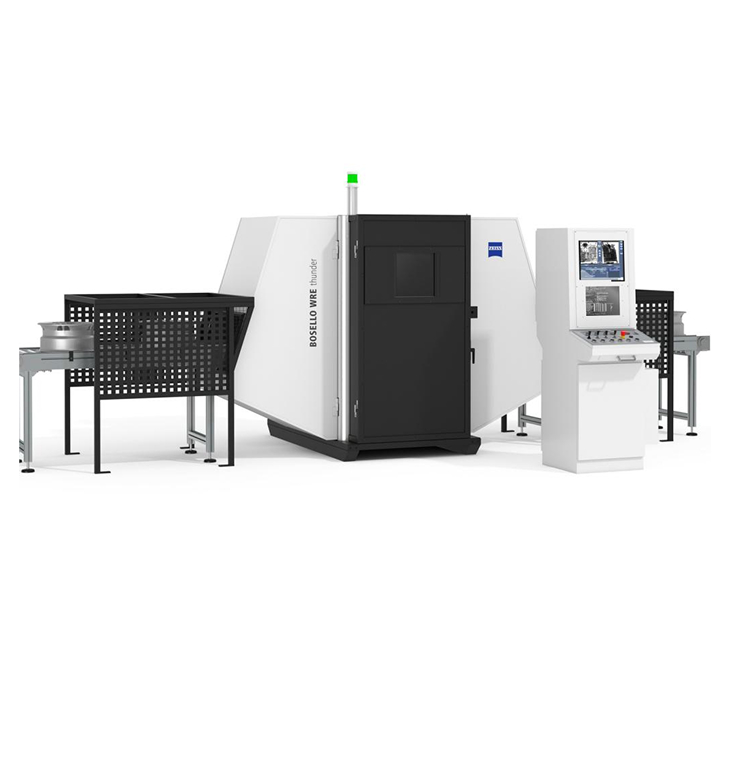

ZEISS BOSELLO WRE thunder
최고 속도에서 휠 검사
생산 주기 내에 경량 합금 휠을 신속하게 검사할 수 있는 ZEISS BOSELLO WRE thunder는 2D X-ray 결함 감지를 위해 설계된 고속 인라인 시스템입니다. 이 시스템은 생산된 모든 휠을 안정적으로 검사하여 지정된 요구 사항에 따라 중요한 결함을 정확하게 식별하고 평가합니다.
최고 속도에서 휠 검사
| ZEISS BOSELLO OMNIA 120.70 | |
|---|---|
| 휠 치수 범위 | 4J x 13’’ - 11J x 22’’ 4J x 14’’ - 11J x 26’’ |
| 최대 작업물 크기 | 50 kg |
| 최대 튜브 전압 | 160 kV |
| 센서 기술 | 8인치 평면 패널 디텍터 |
| 이미지 간 로딩 시간 | ≤ 2,5초 |
| 애플리케이션 | 합금 휠의 2D X-ray 검사 |
생산 라인에서 안정적이고 신속하게 결함을 식별하기 위한 2D X-ray 솔루션인 ZEISS Bosello WRE thunder를 소개합니다.
이 시스템은 다양한 휠 모델을 검사하고 사전 정의된 표준 및 사양에서의 편차를 감지합니다.
높은 처리량을 위한 빠른 스캐닝
패스스루 개념의 시스템으로 휠을 2.5초 이내에 빠르게 교체할 수 있습니다. 내부에 2개, 외부에 2개의 도어가 스마트하게 조화되어 엑스레이 소스는 연속적으로 작동할 수 있습니다. 이를 통해 즉시 검사를 시작할 수 있으며 대기 시간을 최소화할 수 있습니다. 다른 휠을 처리해야 하는 경우에도 자동 휠 식별 시스템은 모델을 인식하고 해당 테스트 프로그램을 로드한 후 생산 주기를 방해하지 않고 스캔 공정에 적합한 정렬을 찾습니다.
생산 환경에서의 완벽한 통합
ZEISS BOSELLO WRE thunder는 견고하고 내구성이 뛰어난 구조가 특징이므로 열악한 생산 환경에서도 무리 없이 사용할 수 있습니다. 설치 면적이 5.8m²에 불과한 컴팩트한 디자인으로 기존 생산 라인에 쉽게 배치하고 통합할 수 있습니다. 또한 기존 컨베이어 라인과의 원활한 연결을 위한 인터페이스 신호, 특정 요구 사항을 충족하는 맞춤형 결함 부품 제거 장치와 같은 맞춤형 기능을 제공합니다.
신뢰할 수 있는 검사를 위한 자동화된 평가
빠른 이미지 획득이 가능한 사용하기 쉬운 소프트웨어로 ASTM 표준에 따라 완전 자동화된 2D X-ray 검사 및 평가를 수행할 수 있습니다. 부적합한 결함은 당사 소프트웨어 FARIS를 통해 안정적으로 감지 및 분류되어 불완전한 부품이 생산 라인에서 자동으로 배출됩니다. 동시에 검사된 주물에 대한 모든 정보가 하나의 데이터베이스에 문서화되어 생산 과정에서 완벽한 추적성을 보장합니다.
ZEISS BOSELLO WRE thunder는 생산 주기에서 지속적으로 사용할 수 있도록 설계되었으며 생산된 모든 휠의 100%를 안정적이고 자동화된 방식으로 검사할 수 있습니다.
최적으로 동기화된 구성 요소는 림을 빠르고 안전하게 운반하고, 진동을 줄이며, 짧은 스캐닝 시간으로 높은 정확도를 달성합니다.
안정성 보장
독점적인 고전압 발전기는 주 공급 라인에서 발생할 수 있는 변동과 미세한 중단을 실시간으로 보상하는 전자 제어 시스템을 통해 높은 kV의 안정성을 보장합니다. 제어 전자장치의 관리 및 보호 기능은 적절한 엑스레이 튜브 작동과 연장된 작동 수명을 보장합니다.
안전한 운반
내부 컨베이어 시스템에는 최대 26인치, 50 kg의 무거운 휠을 안전하게 운반할 수 있도록 매우 견고한 다중 체인이 제공됩니다
자동 정렬
기계적으로 연결되지 않은 소스 및 디텍터(C-arm)는 소프트웨어 제어를 통해 완벽하게 정렬됩니다. 이 방법은 스캐닝 프로세스 중 부품 위치를 최적화하고 진동을 줄여 정확도를 높입니다.
안정적인 그립
개별적으로 구동되고 모터로 제어되는 롤러는 빠르고 정확한 360° 검사를 위해 강력하고 안전하게 고정할 뿐만 아니라 리프터 없이도 림을 안전하게 자동으로 잡을 수 있습니다. 이 롤러는 스캔 과정에서 휠의 정확한 위치를 보장하고 오정렬을 방지하며, 이 기능은 처리되지 않은 주조 휠에서도 여전히 유효합니다.
소프트웨어 제어 평가
자체 개발한 ADR(자동 결함 인식) 소프트웨어는 휠 내부의 결함을 안정적으로 감지하여 결함이 있는 휠을 자동으로 선별합니다. Zeiss Inspection Review 기능을 사용하면 중앙 운영자가 스캔 이미지를 원격으로 검토할 수 있습니다. 이 장치는 실시간 라인 모니터링을 하거나 데이터베이스의 정보를 기반으로 오프라인에서 작업하는 데 사용할 수 있습니다. 이더넷을 통해 네트워크에 연결하기만 하면 서로 다른 공장에 있더라도 최대 8개의 장치를 제어할 수 있습니다.
