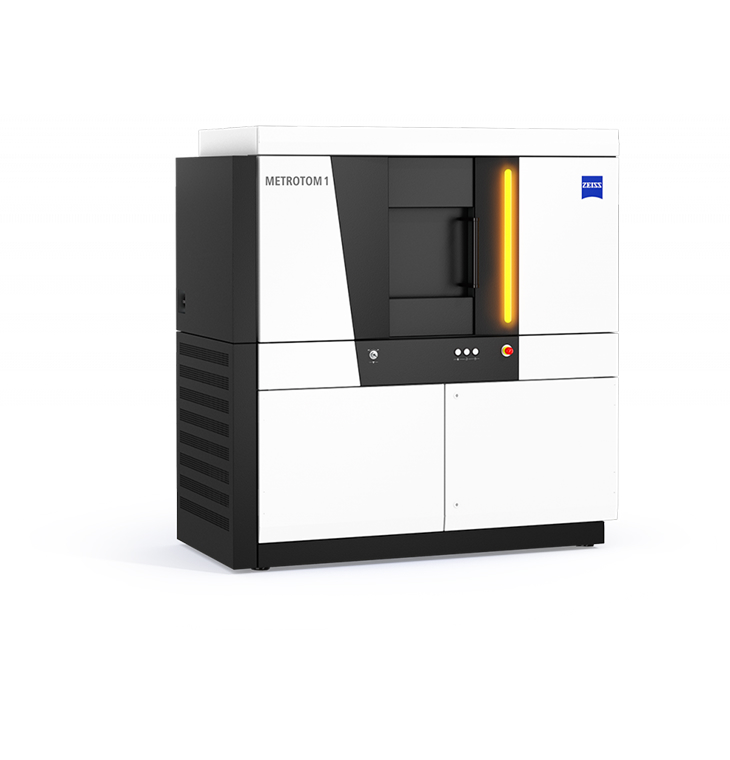

ZEISS METROTOM 1
한 번의 스캔으로 심층적인 통찰력을 얻으세요.
빠르고 직관적이며 매우 정확합니다.
ZEISS METROTOM 1은 신속한 품질 관리 솔루션입니다. 부품 준비 작업 없이 정밀한 3D 데이터를 획득할 수 있습니다.
컴퓨터 단층 촬영(CT) 기술을 기반으로 부품을 비파괴적으로 스캔하여 내부를 확인할 수 있습니다.
숨겨진 결함과 내부 구조를 측정, 분석 및 검사할 수 있습니다. ZEISS INSPECT 소프트웨어와 함께 사용하면 품질 관리를 간소화하는 새로운 차원의 솔루션을 제공합니다.
| ZEISS METROTOM 1 | |
|---|---|
| X선 발생원 | 160kV |
| X선 검출기(픽셀) | 2.5k (2,500 x 2,500) |
| 부피 측정 | 165 x 140 mm |
| 계측 규격(MPE SD) | 5 µm +L/100 |
| 치수 | 가로 1750mm x 세로 1820mm x 깊이 870mm |
| 무게 | 2100kg |
| 소프트웨어 | 자이스 인스펙트 |
| 복셀 크기 | 32.6µm까지 |
작업에 필요한 데이터를 수집하는 간편하고 사용하기 쉬운 시스템입니다.
조작이 간편한 이 시스템은 여러 사용자가 측정 프로세스를 시작하고 정확한 데이터를 수집할 수 있도록 지원합니다. 컴팩트한 크기가 특징인 METROTOM 1은 공간에 쉽게 설치할 수 있습니다. 버튼 하나만 누르면 바로 사내 측정 및 검사를 시작할 수 있습니다. 유지보수 비용을 최소화하기 위해 이 스마트하고 컴팩트한 솔루션은 밀폐형 X선 튜브를 갖추고 있습니다.
부품 준비 없이 3D 데이터를 캡처하세요
METROTOM 1을 사용하면 비파괴 스캐닝 방식으로 내부 구조 및 결함을 검사할 수 있습니다. 측정 과정 시작 전에 부품을 준비할 필요가 없습니다. 다음 부품을 스캔하는 동안 이전 부품을 검사하거나 역설계할 수 있습니다.
다중 부품 스캔
METROTOM 1의 가장 효율적인 기능 중 하나는 여러 부품을 동시에 측정하는 것입니다. 핵심은 간단합니다. 측정 공간을 최적으로 활용하여 대량의 부품을 측정할 수 있습니다. 결과적으로 품질 저하 없이 부품당 스캔 시간을 단축할 수 있습니다. ZEISS INSPECT는 각 부품을 자동으로 분리하고 평가하여 결과를 신속하게 보고서 형태로 제공합니다.
내부 구조 및 결함을 점검하십시오.
ZEISS INSPECT가 탑재된 METROTOM 1은 측정 과정을 단계별로 안내합니다.
스캔 데이터의 볼륨 시각화 및 검사 기능을 통해 숨겨진 치수까지 포함하여 부품의 모든 치수를 확인할 수 있습니다.
내부 및 외부 구조를 모두 스캔하여 부품의 역설계를 손쉽게 수행할 수 있습니다.
간편하고 효율적입니다. 단 한 번의 스캔으로 METROTOM 1이 여러분을 지원합니다.
소형 및 중형 부품의 3D 스캐닝
정확한 측정
품질 검사 및 보증
불량품에 대한 심층 분석
CAD 도면과 부품 대조 확인
스마트한 올인원 컨셉
전압, 전력, 노출 시간 및 스텝 수는 컴퓨터 단층 촬영(CT)에서 중요한 측정 매개변수입니다. ZEISS INSPECT 소프트웨어와 함께 작동하는 ZEISS METROTOM 1은 이러한 값들을 자동으로 결정해 줍니다. 소프트웨어는 최적의 초기값을 제공하여 스캔 설정의 복잡성을 줄여줍니다. METROTOM 1은 간편한 조작, 빠른 영상 획득, 직관적인 평가 기능을 자랑합니다. 믿을 수 있는 올인원 솔루션입니다.
높은 처리량을 위한 빠른 스캐닝
METROTOM 1은 다양한 환경에 맞춰 개발되었습니다. 견고한 설계는 물론, 내부 온도 변동으로부터도 보호됩니다. 능동 냉각 시스템은 시스템 내부와 외부의 온도를 동일하게 유지하여 부품의 열팽창을 방지함으로써 시스템의 안정적인 작동을 보장합니다. METROTOM 1은 최첨단 기술로 무장한 안정적이고 내구성이 뛰어난 시스템입니다.
최적의 결과를 위해 ZEISS INSPECT의 디지털 안내 기능을 활용합니다.
METROTOM 1은 3D 계측 분야의 표준으로 자리 잡은 올인원 사용자 중심 소프트웨어 솔루션인 ZEISS INSPECT와 함께 작동합니다. 부피 시각화 및 검사, 치수 계측, 추세 분석 및 비교, 결함 감지 및 검사와 같은 강력한 기능은 시스템의 성능을 최대한 활용할 수 있는 완벽한 도구입니다.
매우 정확한 측정 결과
모든 METROTOM 1은 생산 과정과 현장 설치 후 추가적으로 정확도 검사를 거칩니다. 정확도 검사는 교정 및 DAkkS 인증을 받은 합격 기준물을 사용하여 수행됩니다. 스캐너는 현장에서 교정 기준물을 사용하여 언제든지 사용자가 직접 재교정할 수 있습니다.
각 애플리케이션은 서로 다른 요구 사항을 가지고 있습니다.
165 x 140 mm의 측정 영역 내에서 모든 것을 손쉽게 측정할 수 있습니다. 측정 영역은 디지털 방식으로 세밀하게 조정할 수 있습니다. 또한 해상도를 조절하여 필요에 따라 스캔 속도를 높일 수 있습니다.
METROTOM 1
이 소형 시스템에는 다음과 같은 기능이 탑재되어 있습니다.
교정 대상
연속 스캔 모드
운영 스테이션
자이스 인스펙트
ZEISS에서 개발한 2.5k 검출기
160kV X선 소스
온도 조절 캐비닛
능동형 온도 제어
360도 자동 회전 테이블 - 최대 5kg 부품 적재 가능
무한한 활용 사례
중소형 플라스틱 부품이든 중형 플라스틱 부품이든, METROTOM 1은 커넥터, 플라스틱 캡, 항공우주 산업용 왁스 코어 등 모든 종류의 부품 검사에 적합합니다. 소량에서 중량 규모의 생산품 검사가 필요한 기업에 이상적인 솔루션입니다. 강력하고 다재다능한 성능을 자랑합니다.
다양한 응용 분야
명목상 CAD와 실제 부품 비교
치수 측정
부품의 임의 깊이에서의 단면 검사
벽 두께 분포를 분석합니다.
첫 번째 기사에 대한 기능적 차원 설정
서로 다른 매개변수로 생산된 여러 샘플을 스캔하여 첫 번째 부품이 올바른지 확인하십시오.
프로세스 반복 횟수 줄이기
여러 부품에 대한 빠른 검사를 통해 생산 공정을 모니터링하세요.
도구 승인 후 실제 캡처
부품의 뒤틀림 보정
투명한 물체나 부드러운 고분자 소재와 같이 까다로운 제품까지도 살펴보십시오.
어셈블리의 기능 및 오류 분석
비파괴적 재료 결함 분석 (예: 기포, 기공 또는 균열)
기존 부품 또는 부품 형상의 역설계
설계된 디자인을 검증합니다.하거나 대체하고, 샘플 손실의 필요성을 제거합니다.
